在使用上位機和西門子 s7300 系列 PLC 實現自動化過程控制當中，選擇 MPI 協議進行通信時，PLC 可以不用編程，而且可讀寫所有數據區，快捷方便。但是西門子公司沒有公布 MPI 協議的格式，用戶如果想使用 MPI 協議監控，就必須購買其監控產品或第三方廠家的組態軟件。這樣給用戶自主開發帶來一定困難，特別是自行開發的現場設備就不能通過MPI 協議接入 PLC。而采用其它通訊方式也存在編程復雜，需要購買軟件和授權等局限性。本文通過數據監視、采集、分析的方法，解析出了 MPI 協議的關鍵報文格式，可用于實現上位機、現場設備與支持 MPI 協議的 CPU 之間通訊，從而提供了一種高效率低成本的通信方式。

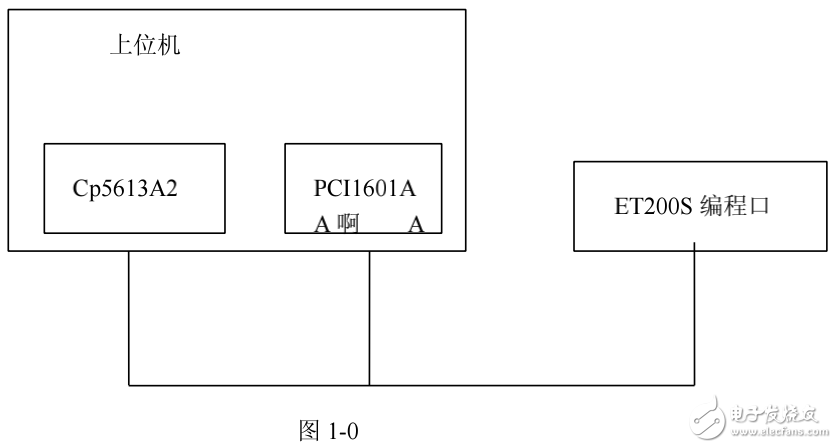

西門子 Step 7 V5.4 軟件是 S7-300 系列 PLC（包括 ET200S）的開發工具，上位機通過其PCI 插槽上的通訊卡（CP5613A2）接口以及通訊電纜連接到 PLC 的編程口上，并且通訊卡接口和 PLC 編程口都是 RS485 接口標準。這說明，PC 機實際上是可以通過 RS485 串口同ET200 CPU（IM151-7）通訊，只是我們不知道通訊協議而已。因此，在上位機上運用西門子提供的 PRODAVE S7 軟件讀寫 PLC 時， 通過監視通訊口上的數據，我們就有可能分析出通信報文格式。然后，撤掉西門子通訊卡，直接通過 RS485 串口向 PLC 發送報文來驗證其正確性，并作進一步的操作。本著這一思想，采用以下步驟獲得這些報文。
