光纖布拉格光柵傳感器（FBGS）是用光纖布拉格光柵（FBG）作敏感元件的功能型光纖傳感器，可用于直接檢測溫度和應變，以及與溫度和應變有關的其他許多物理量和化學量的間接測量。在光纖布拉格光柵傳感器的應用研究中，波長解調是一個重要的方面。目前限制光纖光柵傳感器應用的最主要障礙是傳感信號的解調。波長解調方法主要有光譜儀、斜邊濾波法、可調諧濾波法、干涉掃描法、匹配光柵法等。但是，在這幾種方法中，光譜儀成本較高，斜邊濾波法的分辨率較小，干涉儀沒有好的重復性，而可調諧濾波器的掃描周期較長。因此，近年來，匹配光柵法越來越受到人們的青睞。為此，文中介紹了一種簡單、廉價且由兩個并聯的匹配光柵解調來檢測光纖光柵傳感器的系統設計方法。
雙光柵匹配原理

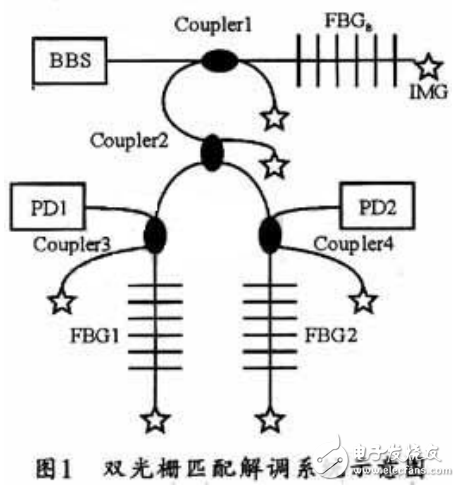

雙光柵匹配系統示意圖如圖1所示。寬帶光源發出的光經3 dB 耦合器進入傳感 FBG。再由 FBG 反射后進人兩路匹配光柵，對應的兩個光電探測器得到與其對應波長有關的光信號，然后由光電探測器將其轉換為電信號并進入信號采集處理電路提取有用信號，最后由后續信號處理系統實現數據的采集與處理。
