光柵傳感器及數字式傳感器相關知識詳解

2017-11-22 | rar | 1 MB | 次下載 | 免費

資料介紹

 光柵的結構及工作原理

  1. 光柵結構

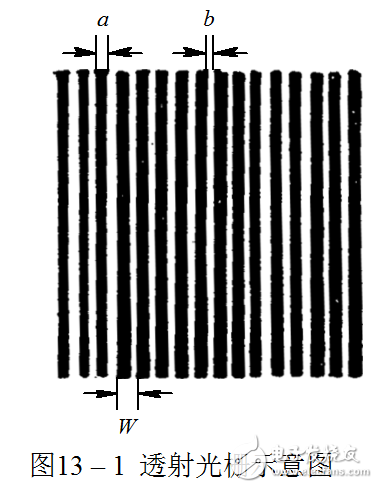

  在鍍膜玻璃上均勻刻制許多有明暗相間、等間距分布的細小條紋(又稱為刻線),這就是光柵,圖13-1為透射光柵的示意圖。圖中a為柵線的寬度(不透光),b為柵線間寬(透光), a+b=W稱為光柵的柵距(也稱光柵常數)。通常a=b=W/2,也可刻成a∶b=1.1∶0.9。目前常用的光柵每毫米刻成10、25、50、 100、250條線條。

  光柵傳感器及數字式傳感器相關知識詳解

  2. 光柵測量原理

  把兩塊柵距相等的光柵(光柵1、光柵2)面向?qū)ΟB合在一起,中間留有很小的間隙,并使兩者的柵線之間形成一個很小的夾角θ,如圖13-2所示,這樣就可以看到在近于垂直柵線方向上出現明暗相間的條紋,這些條紋叫莫爾條紋。由圖13 - 2可見,在d - d線上,兩塊光柵的柵線重合,透光面積最大, 形成條紋的亮帶, 它是由一系列四棱形圖案構成的;在f - f線上,兩塊光柵的柵線錯開,形成條紋的暗帶,它是由一些黑色叉線圖案組成的。因此莫爾條紋的形成是由兩塊光柵的遮光和透光效應形成的。
