基于LM3402的LED調光電路控制系統的設計

2017-12-01 | rar | 0.3 MB | 次下載 | 免費

資料介紹

  為提高LED照明電路的使用性能和適用范圍,提出了一種基于恒流驅動電路LM3402的調光電控制系統。由1個LM3402電路驅動一串高亮度白光二極管,根據設定的亮度需求,微處理器P89LPC932通過脈寬調制(PWM)進行調節。實踐證明:該系統能夠滿足多種場合照明的各項要求,工作穩定可靠,在同等照度下功耗較白熾燈降低90%以上。

  驅動電路

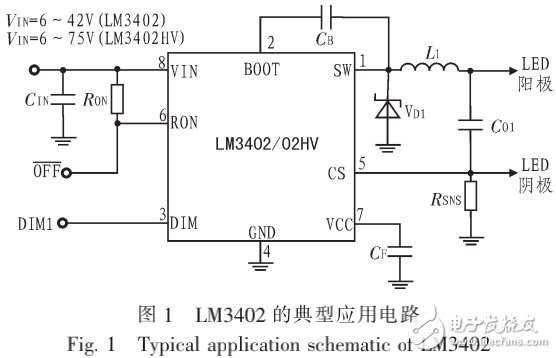

  驅動電路是整個LED調光電路的核心,主要由1個微處理器P89LPC932和LM2402恒流穩壓電路組成。LM3402是一款由可控電流源衍生的降壓型穩壓器,可驅動串聯的大功率、高亮度發光二極管串,可以接受范圍在6-42 V的輸入電壓。當使用引腳兼容的LM3402HV時,輸入電壓的上限可達到75 V。按照需要對轉換器的輸出電壓進行調節,以維持通過LED陣列的恒定電流水平。只要HBLEDs的組合前饋電壓不超過Vo(MAX),則電路能保持任意數量的LED中的調節電流不變。圖1為LM3402的典型應用電路示意圖,其中足;Ns為電流設定電阻,平均電流,| - 0.2/RSNs,R.。取值與發光二極管串中的LED數量有關,5個以上LED時可取值300 KQ,經檢測,恒流標稱值為250 mA時(R。F=0.8 Q),電流波動在±10 mA以內。

基于LM3402的LED調光電路控制系統的設計
