為了滿足家居智能化和網絡化的發展需求，提出了一種基于Zigbee和電容觸控技術的燈光控制器的設計方案，并完成了系統設計。重點描述了系統的電源驅動電路、觸摸感應電路以及CC2530片上系統的實現。實際應用表明，該系統具有安全可靠、操控精準、組網方便的特點，達到了設計要求。
燈光控制開關的面板采用有機玻璃材質，感應電極位于玻璃下方并與玻璃面板緊密相貼，手指觸摸到電極上方時，會引起電容的變化，這種變化轉變成電信號提供給處理器進行相關處理：在本案中我們采用專業的電容觸摸芯片來完成觸摸部分的功能。

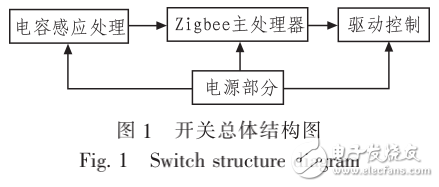

該控制開關的總體結構圖如圖1所示。主要包括電容感應處理部分、zigbee主處理器部分、驅動控制部分和電源管理部分。
