本文檔描述了一個接收信號鏈的原型系統超聲系統。

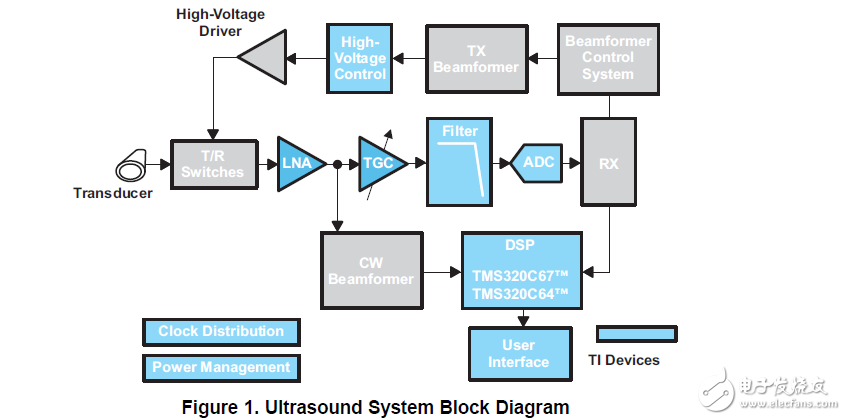

超聲波系統使用接收器陣列來產生高清晰度圖像的時間推移，縮放，求和反射信號。此應用程序報告描述了一個原型系統，可作為關于TI網站的評價模塊，用于超聲波系統的接收鏈。這個鏈包括的LNA（低噪聲放大器），TGC（時間增益控制）、濾波器和ADC（模數轉換器），如以及ADC功能的時鐘產生（見圖1）。
在掃描開始時，產生脈沖并從換能器元件陣列發送。傳輸后立即，T / R開關改變接收模式，以允許信號是接收和放大的低噪聲放大器和TGC塊。低噪聲放大器提供了一個低噪聲固定增益，而TGC增益功能允許有時間來彌補增加的衰減增加信號通過身體時。然后放大濾波信號以改善其信噪比比并傳遞到ADC。
