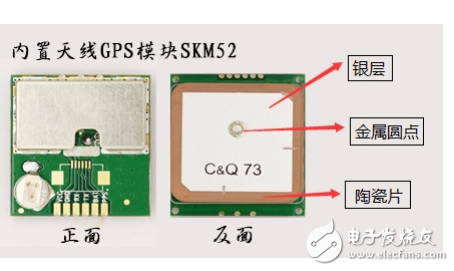

一：從極化方式上 GPS 天線分為垂直極化和圓形極化。以現在的技術，垂直極化的效果比不上圓形極化。因此除了特殊情況，GPS 天線都會采用圓形極化。二：從放置方式上 GPS 天線分為內置天線和外置天線，內置天線又分有源和無源天線。現在隨著小型化潮流，GPS 天線多采用內置。此時天線必須在所有金屬器件上方，殼內須電鍍并良好接地，遠離 EMI 干擾源，比如 CPU，SDRAM，SD 卡，晶振，DC/DC。 1. 無源天線如平板式天線，主要是陶瓷介質，大多是正方型設計，尺寸有 25*25 到 12*12MM，面積越大，共振頻率越高，由于不要電源供電，所以叫無源天線。如圖是 GPS 模塊與天線一體化的無源天線
