Layout Plus培訓教材
一、 快速穿越 Layout Plus
（一）、準備工作
1． 生成Netlist
在Capture 中的專案管理視窗下， 點擊按鈕或Tools>Creat
Netlist…
2． 啟動Layout，如下所示：
3． 啟動File>New 命令或按鈕
4． 指定所要啟用的板框檔(*.tpl)或技術檔(*.tch)
5． 指定所要載入的綱路表檔案
6． 存成電路板檔案(*.max)
7． 給你的器件查找并定義封裝
Layout 調入Netlist 時，會自動運行AutoECO，檢測Layout 的Library
中是否有器件的封裝，如果沒有，您可以通過Link existing footprint to
component 來連接封裝。如下所示：
（二）、零件布局
調入網絡表后，零件將隨著綱路檔案的載入而散布在編輯區里，緊
接著，依下列步驟進行自動零件布置：

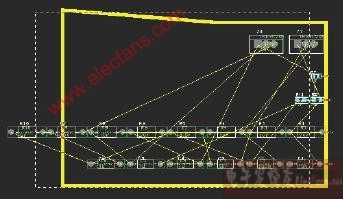

1． 定義板框。首先切換到Global Layer 層（按0 鍵），然后按鈕，
進入放置物件狀態，再以畫框的方式，直接在編輯區里畫板框。
2． 板框定義完成后，啟動Auto>Place>Board 命令，程式即迅速布
置零件。
（三）、自動布線
5
零件布置完成后，只要啟動Auto>Autoroute>Board 命令，即可進行
自動布線。
（四）、輸出
Layout Plus 的打印可分為校對用的打印印及精細的輸出，校對用的
打印是將各板層重疊在一起打印輸出，當我們要進行疊印時，則
File>Print/Plot 啟動命令，然后在隨即出現的對話盒中，選擇打印選項，
再按ok 鈕即可打印。
如果要進行精細的打印或分板層輸出的話，則啟動Options> Post
Process 命令，然后在隨即出現的表格中，選擇所要打印的板層，再點擊
鼠標右鍵，在彈出菜單中選取其中的Plot to Print Manager 命令，即可打
印您選中的板層。
