SMT加工介紹

Each of four CP-6 placement machines has capacity of 7000 - 8000 comp./h

Both of QP-3 has capacity of 500 comp./h within one-month period.

The price of SMT cell in picture 3 is approx. 3250 Keur

印刷機可分為兩種：

離線型 － 適合于小規模生產

在線型 － 大規模批量生產

網板：在八十年代早期廣泛使用的是絲網板，但它不適合細間距引腳元件及0603以下的元件。從九十年代開始激光刻制的不銹鋼網板被最廣泛地使用。

刮刀：從開始的橡膠刮刀到現在的金屬刮刀（表面光滑，邊緣鋒利），新一代的PROFLOW系統正日趨成熟。

現代印刷機可提供多種功能，如計算機控制，光學印刷質量控制，環境控制，自動PCB支撐系統，自動網板清洗等。

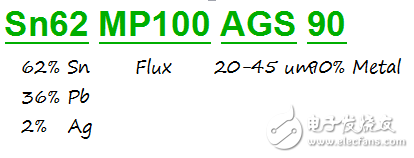

焊錫膏是一種金屬（焊料）粉末和助焊劑的結合體。常見錫膏按重量比由90％的金屬和10％的助焊劑組成。按體積比由50％的金屬和50％的助焊劑組成。金屬（焊料）粉末通常由錫，鉛，銀按一定比例組成。

焊錫膏通常需存儲在5－10度的環境下，在使用前需在環境溫度下回溫8小時（1kg 的包裝）。回溫時間過短焊錫膏會因溫度過低，而使空氣中的水汽凝結在焊錫膏中，同時焊錫膏溫度過低，會降低焊膏的流動性。

新焊膏在使用前，通常需攪拌以達到正常的物理特性，如粘度。在沒有攪拌工序時，建議第一遍印刷使用測試PCB。
