Altium designer 信號完整性分析

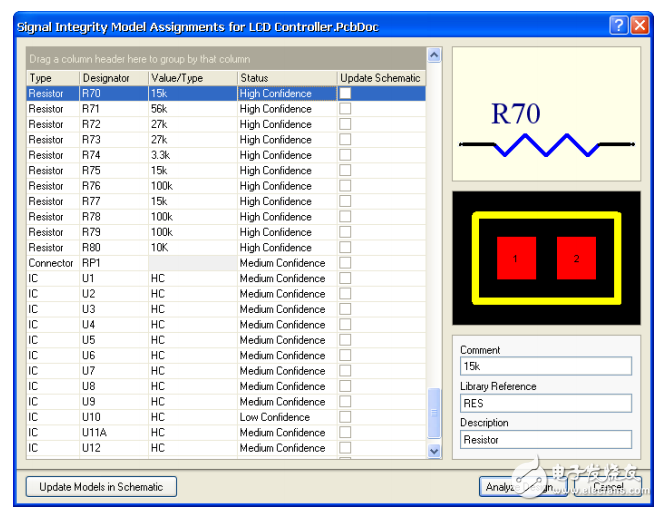

This tutorial looks at performing Signal Integrity （SI） analyses. It covers setting up design parameters like design rules and Signal Integrity models， starting up Signal Integrity from the Schematic and PCB Editors， configuring the tests to be used in the net screening analysis， running further analysis on selected nets， terminating the signal line， setting preferences and working with the resulting waveforms. With Altium Designer， you can analyze the Signal Integrity performance of a PCB from either the Schematic or the PCB Editors， evaluate net screening results against predefined tests， perform reflection and crosstalk analysis on selected nets， and display and manipulate the waveforms in the Waveform Analysis window.
