發視頻資料介紹
PCB線寬和電流關系公式
I=KT（0.44）A（0.75）
括號里面是指數
K為修正系數，一般覆銅線在內層時取0.024，在外層時取0.048
T為最大溫升，單位為攝氏度
A為覆銅截面積，單位為MIL（不是毫米，注意）
I為容許的最大電流，單位為安培
一般 10mil 1A
250MIL 8.3A
PCB電路板銅皮寬度和所流過電流量大小的計算方法
一般PCB板的銅箔厚度為35um，線條寬度為1mm時，那末線條的橫切面的面積為0.035平方毫米，通常取電流密度30A/平方毫米，所以，每毫米線寬可以流過1A電流。
PC275-A的標準上有計算公式。同溫升，銅箔厚度，A有關。
I = 0.0150（DT 0.5453）（A 0.7349） for IPC-D-275 Internal Traces
I = 0.0647（DT 0.4281）（A 0.6732） for IPC-D-275 External Traces

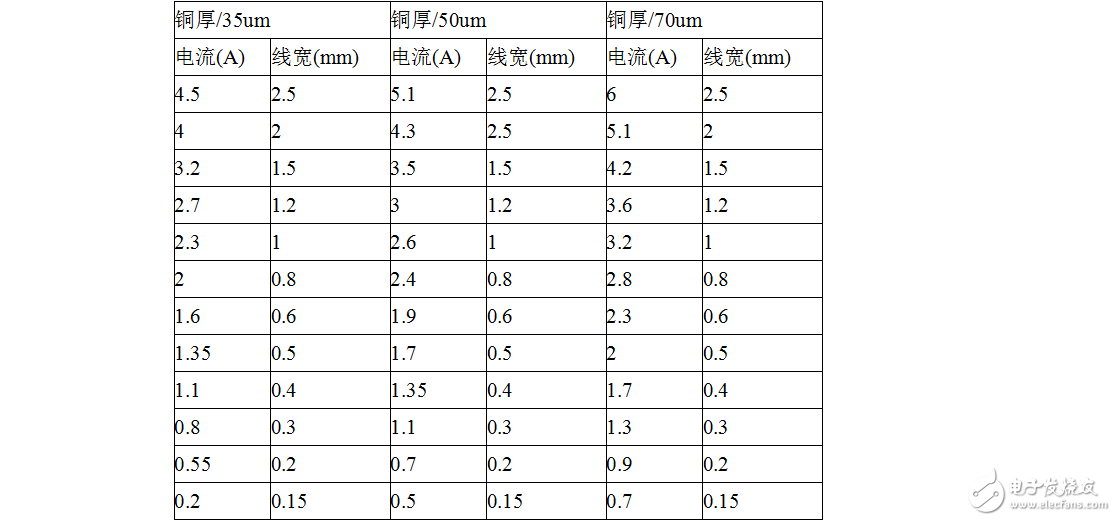

PCB設計銅箔厚度、線寬和電流關系表
