Ansoft為工程師設計和開發電磁設計、電路和系統仿真等軟件工具。
　　Ansoft DesignerSI平臺集成了千兆通訊和存儲應用等高精度設計流程中電路和系統仿真的EM分析。工程師利用Ansoft DesignerSI工具可以在單一的用戶界面下進行多種信號完整性分析，例如傳統的瞬態分析、快速卷積、統計和IBIS-AMI（算法模型接口）分析。這些方法利用優化算法、試驗設計對關鍵的信號完整性指標，如EDR（時域反射）、BER（誤碼率）、時序分析及眼圖進行調整和后處理。
　　Ansoft HFSS是一個致力于三維全波電磁場仿真的流行的仿真工具。HFSS提供了E場和H場、電流、S參數以及近場和遠場輻射的結果。HFSS工具的核心是它的自動仿真過程，用戶只需定義幾何形狀、材料屬性以及所需的輸出，HFSS利用所提供的有限元分析方法自動生成一個適當的、有效的、準確的網眼來解決問題。HFSS是通過物理結構來確定網眼，而不是網眼來確定物理結構。HFSS可以幫助工程師設計各種高速器件，包括片上嵌入式元件、IC封裝、PCB互連以及高頻器件，如天線、射頻、微波器件和生物醫學器件。
　　通過在Altium Designer的PCB編輯器中把PCB設計導出為Ansoft的中間文件，設計師可以在所需的Ansoft設計工具中打開該設計。

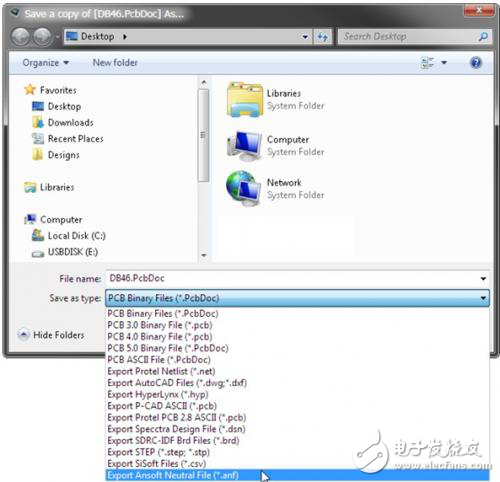

　　把設計從Altium轉移到Ansoft把一個設計從Altium Designer轉移到Ansoft工具，您只需在Altium Designer的PCB編輯器中把板子導出為Ansoft中間文件（。ANF）格式就可以了。導出板子時從PCB編輯器的菜單上選擇File》Save Copy As*，彈出窗口的Save as Type設置為*Export Ansoft Neutral File（*.anf）。
　　
　　導出當前的PCB到Ansoft的中間文件格式使用File》Save Copy As命令。
　　Ansoft導出器從項目原理圖上的器件中提取器件的參數值，因此導出器訪問這些參數需要打開整個項目，而不只是PCB板。
　　注意所支持的層和對象除下列情況外，Altium Designer PCB中所有適當的層和對象都可以導出：
　　所有有效的銅皮、電源平面、機械層和絲印層的導出詳細的疊層信息，包括銅皮厚度和電解質屬性（材料、厚度和節點常數）的導出文字導出為對象而不是字符串，無論它們在Altium Designer中使用的是何種字體，在ANF文件中都只是準確表示了它們的形狀.
?
