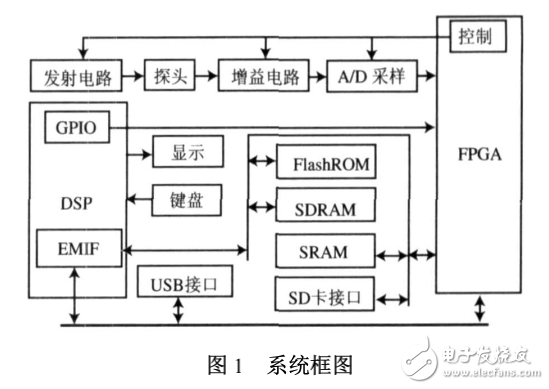

超聲探傷回波中的缺陷信號往往與系統電噪聲、金屬組織噪聲混在一起。因此 ，只有作進一步處理后才能提高系統的信噪比和提取出有效的缺陷信號。目前很多超聲檢測系統都采用了基于 PC 機的技術路線 ，在此平臺上研制數據采集卡和驅動裝置 ，因為 PC 技術已經相當成熟 ，這種方法較易實現。但超聲檢測多在野外 ，要求攜帶方便。而現有的便攜式儀器大多以單片機為核心 ，精度不高 ，或缺乏對復雜信號處理算法的支持 ，對粗晶材料等強散射材料進行檢測時 ，由于晶粒粗大 ，A 型超聲信號中含有大量的草狀回波 ，將微小的缺陷信號淹沒 ，信噪比很低 ，簡單的信號處理方法效果一般。針對以上問題 ，提出了一種基于 DSP 與 FPGA的高性能的便攜式超聲探傷儀 ，通用 DSP 的優點是通過編程可以應用到廣泛的產品當中去 ，且已經能滿足算法控制結構復雜 ，運算速度高 ，尋址方式靈活和通信性能強大等需求。但是對于需要處理的數據量大 ，處理速度高 ，但是運算結構相對比較簡單的底層信號處理算法來說 ，并沒有優勢可言 ，而這恰好是FPGA 硬件的強項。采用 DSP + FPGA 的數字硬件系統正好把兩者的優點結合到一起 ，兼顧了速度和靈活性 ，既滿足了底層信號處理的要求 ，又滿足了高層信號處理的要求。因此信號處理部分采用 FP2GA + DSP 方案 ，提高超聲探傷儀器精度和信號處理
