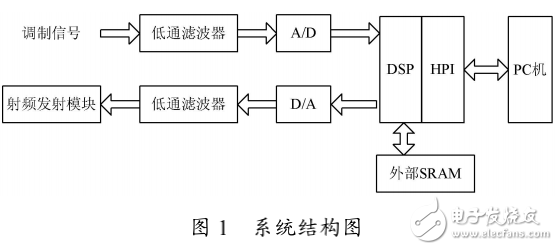

本系統以 TMS320VC5402 數字信號處理器（ DSP） 為核心搭建硬件平臺， 在 DSP 中編程實現 FM 調制。系統最大的特點是采用通用計算機與 DSP 處理單元相結合的方案， 系統中各種人機接口及控制功能、存儲顯示功能由PC機完成， 而各種實時任務交給 DSP 完成， 充分發揮DSP 的高速處理能力及 PC 機的靈活性。1. 1 系統結構該系統結構如圖 1 所示。他是由 DSP 實驗箱及 人機接口控制前臺組成。其中實驗箱的 DSP 微處理器芯片為核心， 外接射頻發射模塊及 DSP 外圍硬件設備， 外部調制信號經過低通濾波器后， 濾除高頻噪聲， 然后經過A/ D轉換把模擬信號轉換成離散序列后進入 DSP 進行調頻處理。在硬件中通過 HPI（ 主機接口） 實現 DSP 與 PC實時通信。在 PC 機中用軟件設計了控制顯示平臺， 實現對硬件處理的控制及顯示， 用戶可以在軟件平臺前面板中輸入數據選擇調制參數， 并通過數據通信接口將數據讀入PC機， 在顯示平臺中以圖形方式實時顯示數據結
