基于DSP實現MP3解碼系統的設計，采用高性能的立體聲音頻Codec芯片TLV320A IC23 作為音頻信號數模轉換，DSP的兩個McBSP與其連接，分別作為配置接口和音頻數字接口，配置接口設置為SP I模式。USB與DSP接口實現MP3數據流與PC機之間的上傳與下載，存取MP3文件方便，存儲MP3文件的媒介選取大容量的存儲設備CF卡，系統選用可編程邏輯器件CPLD控制USB及CF卡的讀寫和片選。實驗證明該系統可以高質量完成MP3解碼、播放。
　　隨著數字視頻和圖像處理的發展，數字音頻技術也正在提高，尤其是以ISO / IEC 為基礎的MPEG技術。MP3是MPEG Audio LayerⅢ的縮寫，它是Hi - Fi級音頻壓縮的國際標準。目前，市場上的MP3解碼基本上都是采用專用芯片解碼，采用專用芯片解碼體積大，支持的音頻格式有限。我們采用在DSP芯片上用C語言進行軟解碼，軟解碼比較靈活，可移植性好，易于升級，解碼質量可通過軟件參數設定，通用性好。
　　硬件系統結構

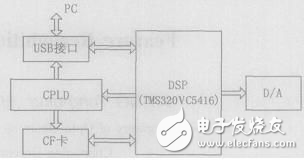

　　DSP的MP3解碼系統硬件框圖如圖1所示，我們采用了低功耗的DSP芯片TMS32VC5416進行軟件解碼，32M的CF卡作為存儲MP3文件的媒介，USB接口作為與PC機進行通訊接口，傳輸數據速度快，可以在PC機下載、上傳MP3，可編程邏輯器件CPLD （選用EPM7128SL84）用于產生CF卡與USB 接口芯片的片選以及控制其讀寫。
　　TMS320VC5416定點DSP
　　TI公司的TMS320VC5416 定點運算數字信號處理器（DSP） ，其功耗低，性能高，內部采用一種改進型的哈佛總線結構：一條程序總線，3條數據總線，數據總線寬度為16位。分開的數據和指令空間使該芯片具有高度的并行操作能力，在單周期內允許指令和數據同時存取，再加上其高度優化的指令集，使得該芯片具有很高的運算速度，最高可達160MIPS。
　　
　　圖1　系統的硬件框圖
　　音頻傳輸、播放系統
　　TLV320A IC23介紹
　　D /A采用TLV320A IC23 芯片，TLV320AIC23 （以下簡稱AIC23）是一款高性能的立體聲音頻Codec芯片，內置耳機輸出放大器，支持MIC和LINE IN兩種輸入方式（二選一） ，且對輸入和輸出都具有可編程增益調節。AIC23 的模數轉換（ADCs） 和數模轉換（DACs）部件高度集成在芯片內部，采用了先進的Sigma-delta過采樣技術，可以在8K到96K的頻率范圍內20、24 bit和32 bit的采樣，ADC和DAC的輸出信噪比分別可以達到90dB 和100dB。與此同時，AIC23還具有很低的能耗，回放模式下功率僅為23 mW，省電模式下更是小于15uW。由于具有上述優點，使得AIC23是一款非常理想的音頻模擬I/O器件。
　　AIC23與DSP的數字音頻接口設計
　　DSP與AIC23連接如圖2 所示，利用USB1. 1接口器件PDIUSBD12可編程的時鐘頻率輸出12M作為立體聲音頻Codec芯片AIC23的時鐘輸入CLK12M。AIC23的配置接口支持IαC模式，也支持SPI模式，系統采用DSP的一個McBSP用SPI模式跟AIC23連接。
