選用TMS320DM642作為系統CPU，并采用最新視頻編碼標準H.264壓縮算法，實現基于CDMA網絡傳輸?shù)臒o線視頻監控和視頻數據存儲系統。
　　隨著運營商在國內大部分地區推出GRPS和CDMA1x公共無線數據網絡，通過公共無線數據網絡傳輸視頻已成為當今研究和應用的熱點，它能徹底解決微波方式的短距離問題。由于公共無線數據網絡的帶寬比較窄且不穩定，采用編碼效率不高的視頻壓縮算法（如H.263、MPEG-4等），傳輸效果不理想，無法滿足大多數監控場合的要求。
　　H.264是JVT制定的最新視頻壓縮標準，比H.263和MPEG-4在同質量時碼流可低50%，同時支持無線網絡傳輸，但其運算復雜度也是H.263和MPEG-4的3-5倍，因此一般的CPU系統無法滿足要求。TMS320DM642是TI最新推出的高性能數字媒體處理器，指令最高可達4800MIPS，可以滿足實時H.264編碼算法的要求。
　　本文設計了基于TMS320DM642的嵌入式系統，采用H.264視頻編碼算法，成功的開發了基于CDMA傳輸?shù)臒o線視頻監控系統。
　　1 無線視頻監控系統構成
　　1.1 無線視頻監控系統設計需求
　　本系統要求采用嵌入式視頻發送終端，對采集視頻圖像進行實時壓縮并通過CDMA網絡發送，接收端采用PC機對接收視頻數據進行解碼并顯示。對于嵌入式視頻發送終端有如下需求：
　　①一路PAL/NTSC標準模擬視頻輸入，一路模擬音頻輸入;
　　②采用CDMA接入方式將視頻數據通過網絡發送;
　　③采用CF卡或硬盤對視頻進行本地存儲;
　　④發送圖像和保存圖像的尺寸和幀率等參數可調;
　　⑤可通過無線網絡進行遠程控制，并且要求低功耗。
　　1.2 系統的總體設計
　　由于CDMA無線網絡帶寬窄、帶寬波動大，因此系統中采用H.264作為視頻壓縮算法。同時本地存儲與CDMA發送視頻在圖像尺寸和幀率上不同，需要采用兩個編碼結構分別進行編碼。
　　圖1顯示了本系統的總體結構框圖，系統主要包括DM642CPU、視頻輸入、音頻輸入/輸出、硬盤接口、串口和USB通信（USB2.0）等主要功能模塊，此外還包括實時時鐘（RTC）、顯示和I/O接口（LCD&I/O）、SDRAM、FLASH和電源（POWER）模塊。下面將詳細地對各個功能模塊進行一一分析和設計。
　　

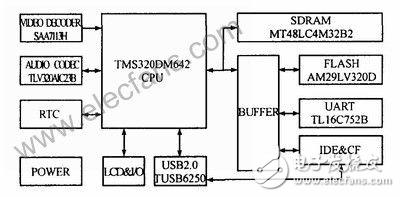

　　圖1 視頻發送終端系統框圖
　　2 無線視頻監控系統硬件設計
　　2.1 TMS320DM642簡介
　　TMS320DM642是TI推出的針對多媒體處理領域應用的高性能數字媒體處理器。該處理器是專門為視頻與影像市場量身定制的，特別適用于VOIP視頻、視頻點播（VOD）、多信道數字視頻攝錄像應用以及高品質視頻編碼與解碼解決方案。
　　DM642處理器內部集成了TMS320C64X的DSP內核，在600MHz運行速度下，指令可達4800MIPS，由于其強大的運算能力，可以實現實時的H.264編解碼算法。
　　DM642內部集成了外部內存接口（EMIF）控制單元，通過20根地址線和64位數據總線可直接與外部的SDRAM、FLASH進行連接。本系統中由于采用100MHz的SDRAM，考慮到信號完整性，SDRAM直接與DM642連接，而FLASH通過總線加以驅動后加以連接。
　　2.2 視頻輸入模塊
　　DM642具有三個視頻端口，支持多種分辨率和標準，如CCIR601、ITU-BT.656、BT.1120等，每個端口為20bit位寬，可以被靈活的配置為一個20/16bit或兩個10/8bit通道。同時，每個端口都可配置為視頻輸入或視頻輸出。本系統中采用VP0與SAA7113H相連進行視頻輸入采集。
　　SAA7113H為9bit視頻解碼器，其內部有由視頻源選擇、反混疊濾波器和ADC組成的兩通道模擬預處理電路、增益控制、時鐘發生電路（CGC）、多標準數字解碼器、亮度飽和度控制電路等組成。
