資料介紹

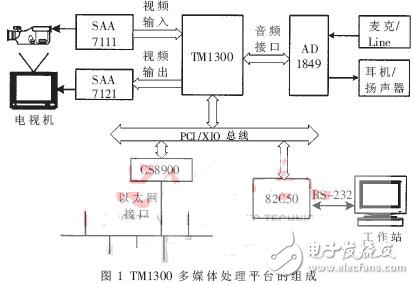

TM1300是Philips公司為音頻、視頻等多媒體應用而專門設計的多媒體處理器。除具有DSP的基本功能外,該處理器還針對音視頻應用進行了優化,并在片內集成了視頻輸入/輸出、音頻輸入/輸出及高速同步串行通信等接口,因而在多媒體信息處理領域有非常廣泛的應用。圖1給出了筆者設計的多媒體處理平臺的系統結構。

系統的核心是運行pSOS操作系統的TM1300芯片。視頻輸入和輸出接口利用TM1300本身提供的視頻輸入/輸出單元,結合外圍的視頻A/D、D/A芯片共同完成。其中,視頻A/D使用Philips公司的SAA7111,而D/A則使用SAA7121。它們可以與TM1300進行無縫連接。事實上,所有與CCIR656/CCIR601兼容的視頻A/D、D/A芯片均可以直接與TM1300的視頻輸入輸出單元相連。
音頻輸入/輸出接口上的A/D、D/A芯片采用了AnalogDevices公司的AD1849立體聲處理芯片。AD1849是16位串行接口立體聲信號編解碼器。它具有多個輸入通道和輸出通道,支持μ率PCM、A率PCM、16位線性PCM和8位無符號PCM四種編碼方式。
除音頻、視頻接口外,還設計了基于CS8900的以太網接口,以便能將多媒體處理的結果直接發送到以太網。RS-232接口是本設計的另一個通用接口,計算機可以通過該接口對系統的運行進行控制,并獲取系統運行狀況。
在實際應用過程中,由于用戶的需求各不相同且經常變化,這就要求多媒體處理平臺的參數需要經常調整,某些時候還需要實時調整。盡管這些功能可以通過RS-232接口實現,但這要求操作人員到現場用計算機對多媒體處理平臺進行控制,很不方便。為此,設計一個嵌入式Web服務器,利用網絡對整個平臺進行控制成為一種必然的選擇。一方面它可以為用戶提供可視化的圖形界面,方便用戶進行各種參數控制;另一方面,用戶可以在任何時間對參數進行調整,滿足自己的需要。
1 嵌入式Web服務器開發的難點
談到Web服務器,人們自然會想到目前常見的Web服務器,如WindowsIIS、Apache、CERNServer、Netscape
EnterpriseServer等。由于這些服務器程序的功能非常強大,通常需要在高性能計算機上運行,以便為用戶提供高速、并發的訪問。
相對于計算機上運行的Web服務程序,在TM1300上運行的Web服務有很多獨特的特點:
首先,盡管TM1300的運算處理能力非常強大,但由于其主要功能是完成多媒體信息的處理,使得Web服務所能使用的系統資源非常有限。這就意味著不能將傳統的Web服務程序直接移植到TM1300上,而必須對其功能進行裁減,去除那些不需要的功能,減少其對資源的要求,提高運行效率。
其次,TM1300沒有自己的文件系統,這就意味著不能依賴文件系統來保存網頁,而必須要Web服務器自己來維護和提供不同功能的網頁。
此外,由于該Web服務主要用于控制多媒體平臺的運行參數,通常情況下不會有很大的外部訪問流量。因此Web服務器的功能相對簡單。
根據以上特點,筆者設計了在TM1300上運行的Web服務器程序。該程序首先對接收到的HTTP消息進行解析,然后調用不同的處理程序進行處理,最后將處理的結果以HTTP消息的方式回送給瀏覽器。
2 Web服務在TM1300上的實現
本W(wǎng)eb服務程序主要負責接收IE瀏覽器發送的請求,然后對請求進行分析和處理,并將處理結果以HTML方式返回給瀏覽器。核心是對HTTP請求進行分析。下面以修改圖像編碼尺寸為例,介紹具體的實現方法。

系統的核心是運行pSOS操作系統的TM1300芯片。視頻輸入和輸出接口利用TM1300本身提供的視頻輸入/輸出單元,結合外圍的視頻A/D、D/A芯片共同完成。其中,視頻A/D使用Philips公司的SAA7111,而D/A則使用SAA7121。它們可以與TM1300進行無縫連接。事實上,所有與CCIR656/CCIR601兼容的視頻A/D、D/A芯片均可以直接與TM1300的視頻輸入輸出單元相連。
音頻輸入/輸出接口上的A/D、D/A芯片采用了AnalogDevices公司的AD1849立體聲處理芯片。AD1849是16位串行接口立體聲信號編解碼器。它具有多個輸入通道和輸出通道,支持μ率PCM、A率PCM、16位線性PCM和8位無符號PCM四種編碼方式。
除音頻、視頻接口外,還設計了基于CS8900的以太網接口,以便能將多媒體處理的結果直接發送到以太網。RS-232接口是本設計的另一個通用接口,計算機可以通過該接口對系統的運行進行控制,并獲取系統運行狀況。
在實際應用過程中,由于用戶的需求各不相同且經常變化,這就要求多媒體處理平臺的參數需要經常調整,某些時候還需要實時調整。盡管這些功能可以通過RS-232接口實現,但這要求操作人員到現場用計算機對多媒體處理平臺進行控制,很不方便。為此,設計一個嵌入式Web服務器,利用網絡對整個平臺進行控制成為一種必然的選擇。一方面它可以為用戶提供可視化的圖形界面,方便用戶進行各種參數控制;另一方面,用戶可以在任何時間對參數進行調整,滿足自己的需要。
1 嵌入式Web服務器開發的難點
談到Web服務器,人們自然會想到目前常見的Web服務器,如WindowsIIS、Apache、CERNServer、Netscape
EnterpriseServer等。由于這些服務器程序的功能非常強大,通常需要在高性能計算機上運行,以便為用戶提供高速、并發的訪問。
相對于計算機上運行的Web服務程序,在TM1300上運行的Web服務有很多獨特的特點:
首先,盡管TM1300的運算處理能力非常強大,但由于其主要功能是完成多媒體信息的處理,使得Web服務所能使用的系統資源非常有限。這就意味著不能將傳統的Web服務程序直接移植到TM1300上,而必須對其功能進行裁減,去除那些不需要的功能,減少其對資源的要求,提高運行效率。
其次,TM1300沒有自己的文件系統,這就意味著不能依賴文件系統來保存網頁,而必須要Web服務器自己來維護和提供不同功能的網頁。
此外,由于該Web服務主要用于控制多媒體平臺的運行參數,通常情況下不會有很大的外部訪問流量。因此Web服務器的功能相對簡單。
根據以上特點,筆者設計了在TM1300上運行的Web服務器程序。該程序首先對接收到的HTTP消息進行解析,然后調用不同的處理程序進行處理,最后將處理的結果以HTTP消息的方式回送給瀏覽器。
2 Web服務在TM1300上的實現
本W(wǎng)eb服務程序主要負責接收IE瀏覽器發送的請求,然后對請求進行分析和處理,并將處理結果以HTML方式返回給瀏覽器。核心是對HTTP請求進行分析。下面以修改圖像編碼尺寸為例,介紹具體的實現方法。
