發視頻資料介紹

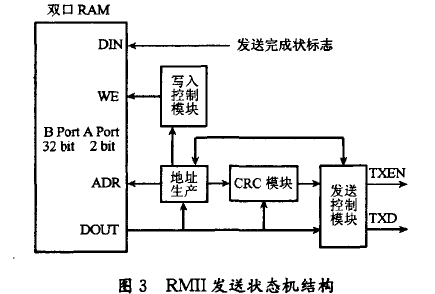

某魚雷聲自導的硬件系統使用了百兆網絡交換機實現DSP之間的互聯。交換機在MAC和PHY之間的接I=I是RMII，但DSP沒有相應的外圍設備與它匹配。因此必須在FPGA中設計RMII的通訊模塊，完成DSP數據格式向RMII數據格式的轉化。在設計中將該通訊模塊分為發送狀態機和接收狀態機兩部分。每個狀態機均包含2個2 kbyte的雙口RAM作為乒乓緩沖。雙121 RAM的一端位寬2 bit作為RMII的數據端口，另一端位寬32 bit作為DSP數據端口。向該端口的指定地址寫命令字能夠啟動數據發送，向指定地址讀狀態字能夠判斷是否有數據接收。該通訊模塊工作在全雙工模式，文中給出了它的一個應用實例。經測試它能夠達到收發11 M byte／s以上的速度，并且占用的F王）GA硬件資源較少，滿足了系統網絡通訊的要求。
