近兩年來，LED顯示屏業界最熱門的話題不外是小點間距LED顯示屏（High Resolution／High Definition LED Display）。隨著LED封裝價格的下滑，小點間距LED顯示屏的價格更為平易近人。相較于液晶屏幕（LCD）或是背投影（DLP），小點間距LED顯示屏具有以下優點，例如：任意尺寸拼接且無拼接縫，不需調暗環境光源等。除LED外，對小點間距LED顯示屏而言，LED驅動芯片亦是重要零件之一，雖然許多供貨商宣稱自家的LED驅動芯片乃是針對小點間距LED顯示屏設計，但事實上他們仍需要一些手段來掩飾一些缺陷，下文中將介紹當小點間距LED顯示屏采用了不適當的驅動芯片，掩飾不佳顯示效果的真相與手段。
1．區塊不均與色偏（偏紅）

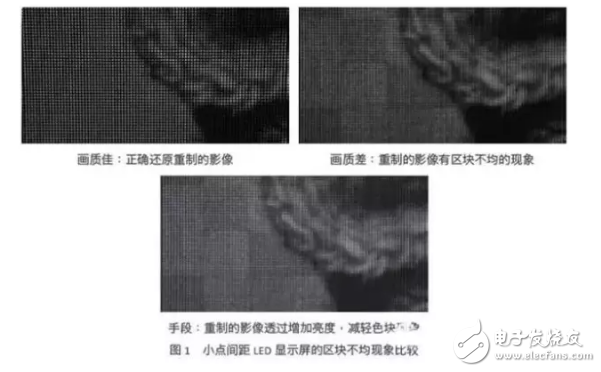

于室內應用中，LED顯示屏的亮度多介于300到1000尼特（nit），將此亮度轉換成LED順向電流，約當于1～5mA，甚至小于1mA。因此，驅動芯片的小電流集中度變得很重要。當驅動芯片電流精度不佳，小點間距LED顯示屏就容易出現區塊不均的色塊，然而為掩飾色塊這個缺陷，通常會采取提高LED電流這個手段，來增加顯示屏的亮度。但帶來的缺點是，當觀眾注視這個LED顯示屏一段時間后，眼睛容易感覺不適。圖1所演示的是小點間距LED顯示屏，在使用不同質量的LED驅動芯片時，重制圖像后的實際差異。

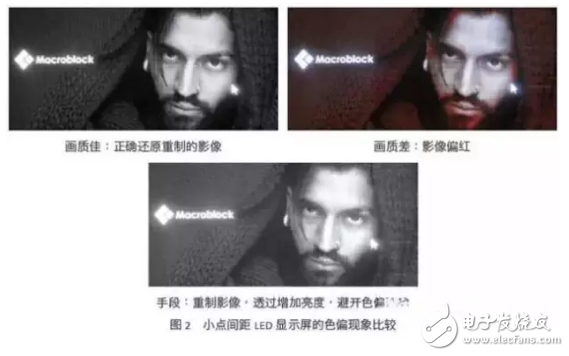

依比例上，綠光與藍光LED的順向電流受到寄生電容的影響會比紅光LED大，故在低灰階時，小點間距LED顯示屏看起來會偏紅（red－tint），這是我們常說的色偏現象（color shift），如圖2所示。正確的解決方式是采用具有色偏補償的LED驅動芯片，而不是藉由提高LED順向電流來掩飾這個缺點。
