發視頻資料介紹

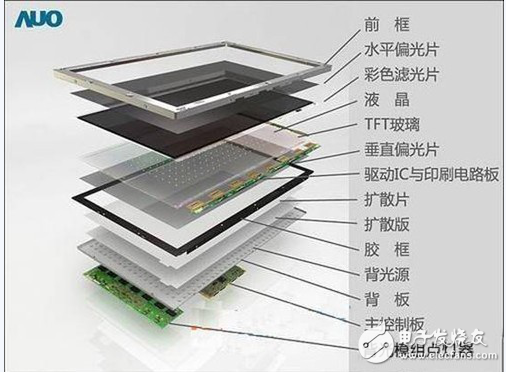

1，背光源（或背光模組）；
由于液晶分子自身是無法發光的，因此若想出現畫面，液晶顯示器需要專門的發光源來提供光線，然后經過液晶分子的偏轉來產生不同的顏色。而背光源起到的就是提供光能的作用。之前液晶顯示器采用的都是名叫CCFL的冷陰極射線管，其發光原理與日光燈幾乎完全相同，而現在新品液晶顯示器都采用了更加節能、長壽面的LED背光源。燈管（或LED）發光后藉由導光板將光線分布到各處，通過背面的反射板將所有的光線的方向集中朝向液晶分子。最后光線通過prism sheet以及擴散板將光線均勻的散發出去，避免出現中央亮度過高、四周亮度過低的情況。
2，上下層兩個偏光片；
偏光片的作用是讓光線從單方向通過。
3，上層和下層兩塊玻璃基板；
玻璃基板不僅僅是兩塊玻璃那么簡單，其內側具有溝槽結構，并附著配向膜，可以讓液晶分子沿著溝槽整齊的排列。在上、下兩層玻璃兩側會貼有TFT薄膜晶體管和彩色濾光片。
