在學做燈牌，上面有白色，綠色，紅色，黃色 四種顏色的LED，

　　現在是白色大約180個串聯，準備用8節5號電池供，但是不知道該串多少的電阻，白色的電壓是3.2-3.4

　　綠色大約70個串聯，準備4節五號電池供，同求該串多少電阻，綠色電壓不知道

　　紅色和黃色準備一起串聯，大約50個，4節5號電池供，也想知道該串多少電阻，電壓不知，

　　紅色黃色的電壓應該比較低，因?yàn)椴患尤魏坞娮璧臅r(shí)候直接燒壞了，

　　而白色不會直接燒壞但是會很快發燙變暗，綠色可以一直點著，不會變暗，但是時間長了會閃。

　　要盡快回復

　　問題補充：不好意思，我實在是不懂電路，昨天別人看了我的板后說我是做的并聯，所以問題有所改動，并聯180個3V左右的二極管，準備用8節5號電池供，要多少限流電阻，電阻我不打算一個一個接，準備直接在電池正極串一個比較大的，現在這邊只有1/2W的150歐的電阻，只要告訴我要串多少個就行了，紅色，黃色，綠色以此類推~

　　提問者： 一字記之曰腐 - 二級最佳答案兄弟，您這是要拿LED去炸大樓嗎？

　　五號電池串聯的電壓是6V，并聯是1.5V，在電池串聯的情況下，最多能帶兩個串聯的LED啊！你這么做是行不通的

　　無論怎么算，你要用幾節電池帶這么多LED，是不可能的。

　　建議你用個小電瓶之類的東西，LED這東西很費電的，拿白的來說，壓降按3V算，電流按25mA算，3*0.025*180=18.5W，我們平常用的接220V的電燈泡也不過幾十來瓦，就算干電池能帶的話，電會瞬間放空的。其實，你可以這樣做：

　　樓上的答案引入的電阻太大，損耗太大，更費電，我有更好的辦法：

　　白色LED：用8節電池，電壓是8*1.5=12V

　　把180個LED分成4組，每組45個，把每組的45個LED并聯，然后再把這四個組串聯起來，用12V也可以帶起來，每個LED上的電壓正好是3V，用不著電阻，沒有一點多余的損耗。

　　紅的黃的綠的壓降都差不多，如果按1.8V算的話，70個紅色的LED可以用八節電池，電壓12V，可以分成7組，每組10個LED并聯，然后把每組進行并聯，就可以了，同樣用不著電阻，能省不少電。

　　我是做LED臺燈的，我們?cè)O(shè)計電路時都這么算，即提高效率，又節約成本。

　　其實算LED的方法除了上面的方法用于多個LED外，少量LED的算法很簡單，那就是首先要知道LED應流過的電流和LED的壓降，知道這兩個就好辦了，拿白光的打比方：壓降3.3V，工作電流30mA，你想用6V的電源供電的話，那么電阻就應當承擔6-3.3=2.7V的電壓，因?yàn)槭谴?lián)，流過電阻的電流和流過LED的電流是相通的，也就是30mA，所以電阻R=2.7/30mA=90歐姆。

　　說的很明白了。

　　算法：假如一個LED是30mA的話，180個并聯就是180*0.03=5.4A，8節5號電池的電壓是12V，LED的壓降取平均值3V，就有12-3=9V的電壓要電阻來承擔，9V/5.4A是1.66歐姆，沒有這么大的，保險起見，建議用1.8歐姆的電阻，1.8歐姆*5.4A=9.72W，也就是電阻消耗的功率，電阻可以選功率10W的。

　　結論：1.8歐姆功率是10W的電阻。我告訴你這算法，放在別的LED上也可以這樣算的。

　　多給你算點東西，你要有足夠的心理承受能力：

　　12V（電池電壓）*5.4A=64.8W，普通5號電池的容量大約1Ah（電池容量單位），也就是以1A的電流放電時，可以堅持一個小時，1Ah/5.4A=0.18小時，即11.1分鐘，也就是說，11.1分鐘鐘過后，電池沒電。

　　其實最好的辦法是用電瓶，用電池還有一個隱患：電池的內部存在內阻，放電電流過大的時候，電池的電壓會下降，電流越大，下降的越厲害，以上我給你算的是理論值，實際上撐不過11.1分鐘。

　　7回答者： mega16 - 六級 2008-4-28 20:46

　　我來評論》》 相關內容

　?。?發光二極管電阻電壓?jiǎn)栴} 2008-11-9

　?。?請問發光二極管的限流電阻的選擇問題 2009-3-14

　??？ 發光二極管，紐扣電池和光敏電阻的問題 2008-6-10

　　？ 發光二極管串聯的電阻要多大？ 1 2007-4-17

　?。?24V電路中接一個LED發光二極管，要用多大的電阻？ 5 2009-6-10

　　更多關于發光二極管電阻的問題》》

　　查看同主題問題： 發光二極管 電阻 實際應用

　　其他回答 共 2 條

　　四節五號電池供電?。。。。。。。。。?！

　　回答者： 零點的星空 - 三級 2008-4-26 20:45

　　就按照我說的接法，不能你那樣接一只，那樣若有部分管子電壓稍微有點不一致，就很容易燒，然后連鎖反應，最后都燒壞，不能怕麻煩，電阻就要一個一個的接

　　你不加限流燒壞的是接的單只發光管吧？

　　你不加限流燒壞的是接的單只發光管吧？

　　綠色，紅色，黃色發光二極管的結電壓大約1.8V左右。

　　白色發光二極管的結電壓大約2.4-3.3V左右

　　1/先說白色，

　　8節5號電池電壓是1.5*8=12V

　　最多接三只發光管串聯，不能180全部串聯，

　　3只發光管結電壓是3*3.3=9.9V，

　　限流電阻的電壓降是12-9.9=2.1V

　　以發光管工作電流是20mA計，2.1V/0.02A=105歐

　　這樣，每三只白色發光二極管串聯一只100歐電阻為一組.60組并聯，接在電池上，總電流是60*20mA=1.2A，總電流很大，怕電池會很快耗盡的。

　　2\綠色，同白色道理一樣的。

　　電池4*1.5V=6V

　　也是三只串聯，1.8V*3=5.4V

　　6V-5.4V=0.6V

　　0.6/0.02A=30歐

　　每三只綠色發光二極管串聯一只33歐電阻為一組，由于綠管的工藝導致的亮度稍微低一些，可以選用20歐左右的電阻。

　　23組并聯接在4接電池上。總電流23*0.02=0.46A

　　3，紅黃色的算法和接法與綠色的相同，可以用33歐的電阻

　　2

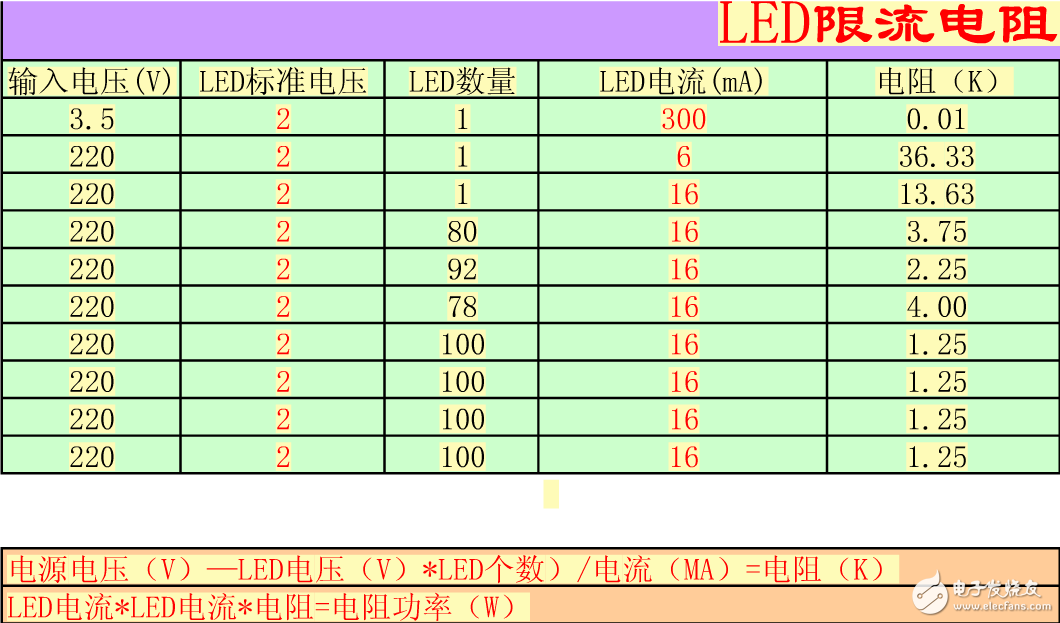

　　一、 LED發光二極管，限流電阻計算方法：電阻值＝（市電電壓V－N×V準，N是指燈珠的個數，V1是指燈珠的電壓（顏色不同，電壓不同），設為2V，燈珠的電流假設為16mA，則電阻值＝（220－100×2）/16＝加多不加少；二、閃動燈箱控制器8＋5路，輸出電壓220V（和當?shù)厥须婋妷合嗤?，多可以?000個，原因：每組紅燈珠最好不要超過100個，40組也就是最多接40組，也就是只能控制40個燈珠，但整個電路的消耗功率和每組接目前，其應用主要是在電子燈箱、小手電、小夜燈、小臺燈、書夾燈、能照明燈、汽車以及摩托車尾燈、轉向燈、照明燈、商店櫥窗、柜臺這樣的大功率電阻不好找。 建議在整流橋前面的220V交流電中串聯進去一個交流電容器 LEDLEDLEDLED限流電阻計算器限流電阻計算器限流電阻計算器限流電阻計算器LED 80個，不加電阻，電流為12MA，發光正常。 說明每個LED上的壓降約220/80＝2.75V 只有30個發光二極管串聯時，總電壓應是30*2.75＝82V 電流仍是12MA，則可以串聯進去一個（220-82）/12=11.5千歐的電阻。電阻功率不小于

　　容量1/（11.5*0.314）=0.27uF，取0.2uF/250V

　　N×V1）/mA，說明：市電電壓V以220V為），舉例說明：100個紅燈珠，燈珠電壓假＝1.25K歐姆，則建議加電阻2K，電阻是，可以40組燈珠（不論顏色），紅燈珠最組也就是4000個，如果你每組接一個燈珠，也但整個電路的消耗功率和每組接100個燈珠是一樣的、電話燈、USB燈、燈杯、節柜臺、廣告牌、店標。..。..限流電阻計算器限流電阻計算器限流電阻計算器限流電阻計算器電阻功率不小于0.012*0.012*11500＝1.65W
