超再生接收電路和無線電發射器工作原理介紹

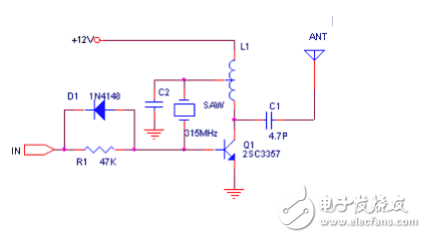

超再生接收電路和無線電發射器工作原理超再生無線電遙控電路由無線電發射器和超再生檢波式接收器兩部分組成。無線電發射器：它是由一個能產生等幅振蕩的高頻載頻振蕩器（一般用 30~450MHz）和一個產生低頻調制信號的低頻振蕩器組成的。用來產生載頻振東和調制振蕩的電路一般有：多揩苦蕩器、互補振蕩器和石英晶體振蕩器等。

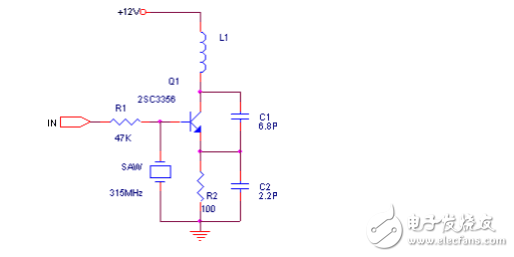

由低頻振蕩器產生的低頻調制波，一般為寬度一定的方波。如果是多路控制，則可以采用每一路寬度不同的方波，或是頻率不同的方波去調制高頻載波，組成一組組的己調制波，作為控制信號向空中發射，組成一組組的己調制波，作為控制信號向空中發射。如圖 2 所示。

超再生檢波接收器：超再生檢波電路實際上是一個受間歇振蕩控制的高頻振蕩器，這個高頻振蕩器采用電容三點式振蕩器，振蕩頻率和發射器的發射頻率相一致。而間歇振蕩（又稱淬裝飾振蕩）雙是在高頻振蕩的振蕩過程中產生的，反過來又控制著高頻振蕩器的振蕩和間歇。而間歇（淬熄）振蕩的頻率是由電路的參數決定的（一般為 1 百~幾百千赫）。這個頻率選低了，電路的抗干擾性能較好，但接收靈敏度較低：反之，頻率選高了，接收靈敏度較好，但抗干擾性能變差。應根據實際情況二者兼顧。超再生檢波電路有很高的增益，在未收到控制信號時，由于受外界雜散信號的干擾和電路自身的熱搔動，產生一種特有的噪聲，叫超噪聲，這個噪聲的頻率范圍為 0.3~5kHz 之間，聽起來像流水似的“沙沙”聲。在無信號時，超噪聲電平很高，經濾波放大后輸出噪聲電壓，該電壓作為電路一種狀態的控制信號，使繼電器吸合或斷開（由設計的狀態而定）。當有控制信號到來時，電路揩振，超噪聲被抑制，高頻振蕩器開始產生振蕩。而振蕩過程建立的快慢和間歇時間的長短，受接收信號的振幅控制。接收信號振幅大時，起始電平高，振蕩過程建立快，每次振蕩間歇時間也短，得到的控制電壓也高；反之，當接收到的信號的振幅小時，得到的控制電壓也低。這樣，在電路的負載上便得到了與控制信號一致的低頻電壓，這個電壓便是電路狀態的另一種控制電壓。如果是多通道遙控電路，經超再生檢波和低頻放大后的信號，還需經選頻回路選頻，然后分別去控制相應的控制回路。
