電子零件基本知教材
一、基板上常見零件的名稱及其符號表示：
電阻----R 電容----C 電感----L 插座----P
排線----M 跳線----J 接地----GND 開關----SW
二極體----D 電晶體----Q 保險絲----F 變壓器----T
穩壓器----ZD 繼電器----RL 測試點----TP 石英晶振----X
集成電路----IC 可變電阻----VR 熱敏電阻----RT 發光二極體----LED
1. 電阻定義：在電路中阻礙電流通過并消耗一定功率的電子元件。
2. 電阻的基本單位：歐姆（Ω） 常用有：千歐（KΩ）、兆歐（MΩ）、千兆歐（GΩ）。
3. 換算公式：1GΩ=103MΩ=106KΩ=109Ω
4. 按材質分類：實芯碳電阻、碳膜電阻、金屬膜電阻、金屬氧化膜電阻、線繞電阻。
5. 按功率分為：
a. 碳膜電阻： 1/8W、1/4W、1/2W等
b. 酸化電阻： 1W、2W、3W、5W、7W.

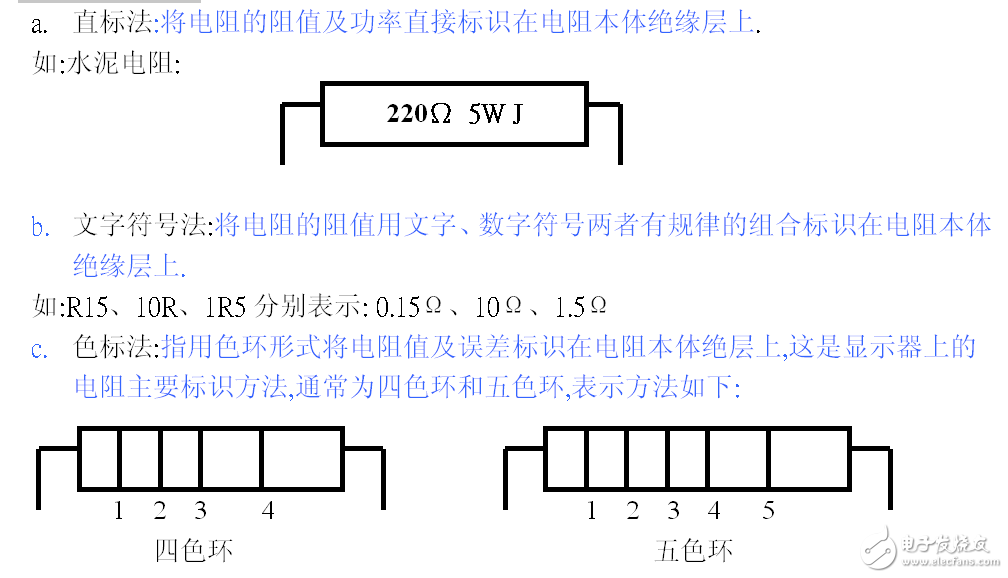

6. 電阻標示方法：
?
