中穎入門2

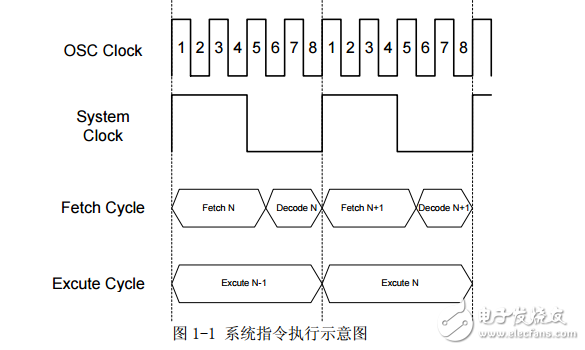

　　1.1 Sino Wealth 4-bit單片機產品概述與分類 4-bit 單片機產品線是中穎公司（SinoWealth）眾多產品線之一。其所有產品均基于中穎公司自有的 4-bitCPU IP（CPU60）發展起來的，產品系列齊全，應用場合廣泛。 1.1.1 CPU的特點每類 MCU 產品的應用場合都有所不同，對 CPU 的一些特性要求也有所差異。對應這些差異， CPU60 分為 CPU6610C，CPU6610D，CPU6610E 三種。其主要區別是在電路動靜態結構和堆棧層數上。 CPU6610C：動態電路結構，堆棧的層數為 4 層。 CPU6610D：全靜態電路結構，堆棧的層數為 4 層。 CPU6610E：全靜態電路結構，堆棧的層數為 8 層。每顆產品采用的 CPU 類型在產品的數據手冊的首頁均有標明。 1.1.2 存儲器架構 SinoWealth 4-bit 單片機存儲器架構采用的是適合單片機應用的哈佛結構。哈佛結構是一種將程序存儲器和數據存儲器在物理空間上完全獨立，讀取指令和存儲數據的總線完全分開的一種存儲器架構。中央處理器（CPU）首先到程序存儲器中讀取指令，進行解碼，得到數據地址，再到相應的數據存儲器中讀取數據并進行下一步的操作。程序存儲器和數據存儲器地址和總線完全分開，可以使指令和數據有不同的數據寬度。同時由于讀取指令和存取操作數可以同時進行（流水線作業），所以哈佛結構的處理器通常具有較高的執行效率。 1.1.3 內核設計的Pipeline流水線結構 SinoWealth 4-bit 單片機在內核設計方面是采用 Pipeline 流水線結構。程序指令的執行過程如下圖 1-1：
