　　1.1 ALIENTEK MiniSTM32 開發板簡介

　　ALIENTEK MiniSTM32 開發板是一款迷你型的開發板，小巧而不小氣，簡約而不簡單。 她

　　的外觀尺寸只有 8cm*10cm 大小，ALIENTEK MiniSTM32 開發板自推出以來，深得廣大 STM32

　　學習者喜愛，總銷量超過 1.1W 套。目前最新版本為 V2.0，該版本外觀如圖 1.1 所示：

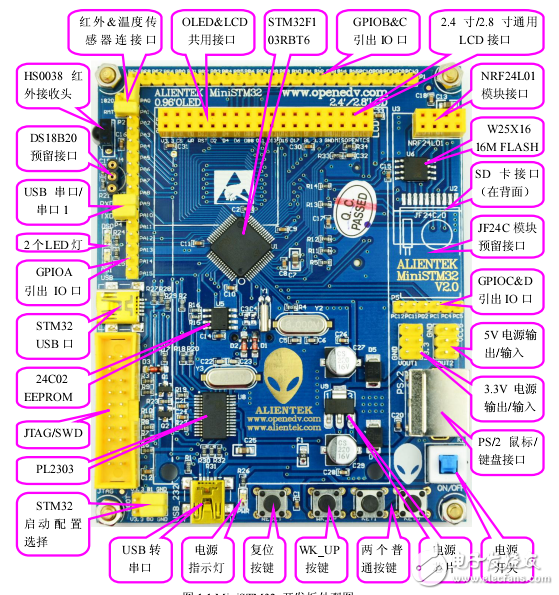

　　圖 1.1 MiniSTM32 開發板外觀圖

　　這款 MiniSTM32 開發板，不求最全，但求最精！板子的設計充分考慮了成本與功能這兩個

　　矛盾面，再結合實際使用的經驗及 STM32 的特點，最終確定了這樣的設計。總體來說是該有

　　的都有，不該有的堅決不要，可有可無的選擇性價比最高的留下。V2.0 在之前版本的基礎上，

　　HS0038 紅

　　外接收頭

　　DS18B20

　　預留接口

　　USB 串口/

　　串口 1

　　2個LED燈

　　GPIOA

　　引出 IO 口

　　STM32

　　USB 口

　　24C02

　　EEPROM

　　JTAG/SWD

　　PL2303

　　STM32

　　啟 動 配 置

　　選擇 USB 轉

　　串口

　　電源

　　指示燈

　　復位

　　按鍵

　　WK_UP

　　按鍵

　　兩 個 普

　　通按鍵

　　電源

　　芯片

　　電源

　　開關

　　3.3V 電源

　　輸出/輸入

　　PS/2 鼠標/

　　鍵盤接口

　　5V電源輸

　　出/輸入

　　GPIOC&D

　　引出 IO 口

　　JF24C 模塊

　　預留接口

　　W25X16

　　16M FLASH

　　NRF24L01

　　模塊接口

　　2.4 寸/2.8 寸通用

　　LCD 接口

　　GPIOB&C

　　引出 IO 口

　　STM32F1

　　03RBT6

　　OLED&LCD

　　共用接口

　　SD 卡接口

　　（在背面）

　　紅外&溫度傳

　　感器連接口

　　口

　　12

　　采用沉金工藝+全銅鍍金定制排針和排座+TVS 保護，使得 MiniSTM32 的質量更進一步。

　　ALIENTEK MiniSTM32 開發板板載資源如下：

　　◆ CPU：STM32F103RBT6，LQFP64，F(xiàn)LASH:128K，SRAM：20K；

　　◆ 1 個標準的 JTAG/SWD 調試下載口

　　◆ 1 個電源指示燈（藍色）

　　◆ 2 個狀態指示燈（DS0：紅色，DS1：綠色）

　　◆ 1 個紅外接收頭，配備一款小巧的紅外遙控器

　　◆ 1 個 IIC 接口的 EEPROM 芯片，24C02，容量 256 字節

　　◆ 1 個 SPI FLASH 芯片，W25X16，容量為 2M 字節

　　◆ 1 個 DS18B20/DS1820 溫度傳感器預留接口

　　◆ 1 個標準的 2.4/2.8 寸 LCD 接口，支持觸摸屏

　　◆ 1 個 OLED 模塊接口

　　◆ 1 個 USB 串口，可用于程序下載和代碼調試

　　◆ 1 個 USB SLAVE 接口，用于 USB 通信

　　◆ 1 個 SD 卡接口

　　◆ 1 個 PS/2 接口，可外接鼠標、鍵盤

　　◆ 1 組 5V 電源供應/接入口

　　◆ 1 組 3.3V 電源供應/接入口

　　◆ 1 個啟動模式選擇配置接口

　　◆ 2 個 2.4G 無線通信接口（24L01 和 JF24C）

　　◆ 1 個 RTC 后備電池座，并帶電池

　　◆ 1 個復位按鈕，可用于復位 MCU 和 LCD

　　◆ 3 個功能按鈕，其中 WK_UP 兼具喚醒功能

　　◆ 1 個電源開關，控制整個板的電源

　　◆ 3.3V 與 5V 電源 TVS 保護，有效防止燒壞芯片。

　　◆ 獨創的一鍵下載功能

　　◆ 除晶振占用的 IO 口外，其余所有 IO 口全部引出，其中 GPIOA 和 GPIOB 按順序引

　　從上面的板載資源可以看出，MiniSTM32 開發板的板載資源是很豐富的，加上靈活的設計，

　　讓您的開發變得更加簡單。

　　ALIENTEK MiniSTM32 V2.0 開發板的特點包括：

　　1）小巧。整個板子尺寸為 8cm*10cm*2cm（包括液晶，但不計算銅柱的高度）。

　　2）靈活。板上除晶振外的所有的 IO 口全部引出，特別還有 GPIOA 和 GPIOB 的 IO 口是按

　　順序引出的，可以極大的方便大家擴展及使用，另外板載獨特的一鍵下載功能，避免了頻

　　繁設置 B0、B1 帶來的麻煩，直接在電腦上一鍵下載。

　　3） 資源豐富。板載十多種外設及接口，可以充分挖掘 STM32 的潛質。

　　4） 質量過硬。沉金 PCB+全新優質元器件+定制全銅鍍金排針/排座+電源 TVS 保護，堅若磐

　　石。

　　ALIENTEK MiniSTM32 開發板購買地址：

　　淘寶店 1：http://shop62103354.taobao.com/

　　淘寶店 2：http://shop62057469.taobao.com/

　　接下來我們詳細介紹 MiniSTM32 開發板的各個部分（上圖中的標注部分），我們將按逆時

　　針的順序依次介紹。
