資料介紹
一個完整的微機系統是由硬件和軟件共同構成的。微機系統的硬件有CPU、存儲器和I/O口,外設組成。CPU與存儲器之間的信息交換比較簡單,而CPU與外設之間進行信息交換之前必須確定外設是否準備好,即選擇I/O傳送方式。I/O傳送方式有4種:無條件、查詢、中斷和DMA。本章學習中斷傳送方式的有關內容。
4.1 中斷概述

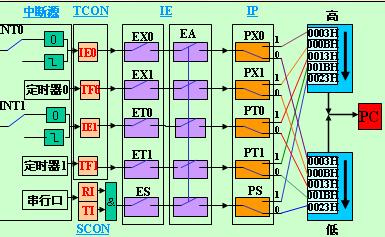

4.2 MCS-51中斷系統
1、中斷的定義:
中斷是指如下過程:CPU與外設同時工作,CPU執行主程序,外設做準備工作,當外設準備好時向CPU發中斷請求信號,若條件滿足,則CPU終止主程序的執行,轉去執行中斷服務程序,在中斷服務程序中CPU與外設交換信息,待中斷服務程序執行完后,CPU再返回剛才終止的主程序繼續執行。
2、中斷系統的定義:
中斷系統是指為了實現中斷傳送過程在CPU內外設置的硬件和有關中斷的指令。
3、中斷源:
⑴中斷源的定義:中斷源是指引起中斷請求的來源。
⑵中斷源的分類: ①軟中斷和 ②硬中斷
4、中斷處理的全過程
中斷處理的全過程分成3個階段:中斷請求、中斷響應和中斷服務。
5、多重中斷與中斷優先級
⑴ 當系統中有多個設備提出中斷請求時,多個外設的中請信號要通過門電路送到CPU的中請輸入端,使CPU能收到多個外設提出的中請。
⑵ CPU在收到多個外設的請求后,按中斷處理原則處理中斷。
⑶ 確定優先級的方法解決優先級的問題一般可有三種方法:軟件查詢法、簡單硬件方法及專用硬件方法(采用可編程的中斷控制器芯片,如Intel8259A)。
4.1 中斷概述
4.2 MCS-51中斷系統
1、中斷的定義:
中斷是指如下過程:CPU與外設同時工作,CPU執行主程序,外設做準備工作,當外設準備好時向CPU發中斷請求信號,若條件滿足,則CPU終止主程序的執行,轉去執行中斷服務程序,在中斷服務程序中CPU與外設交換信息,待中斷服務程序執行完后,CPU再返回剛才終止的主程序繼續執行。
2、中斷系統的定義:
中斷系統是指為了實現中斷傳送過程在CPU內外設置的硬件和有關中斷的指令。
3、中斷源:
⑴中斷源的定義:中斷源是指引起中斷請求的來源。
⑵中斷源的分類: ①軟中斷和 ②硬中斷
4、中斷處理的全過程
中斷處理的全過程分成3個階段:中斷請求、中斷響應和中斷服務。
5、多重中斷與中斷優先級
⑴ 當系統中有多個設備提出中斷請求時,多個外設的中請信號要通過門電路送到CPU的中請輸入端,使CPU能收到多個外設提出的中請。
⑵ CPU在收到多個外設的請求后,按中斷處理原則處理中斷。
⑶ 確定優先級的方法解決優先級的問題一般可有三種方法:軟件查詢法、簡單硬件方法及專用硬件方法(采用可編程的中斷控制器芯片,如Intel8259A)。
