發視頻資料介紹

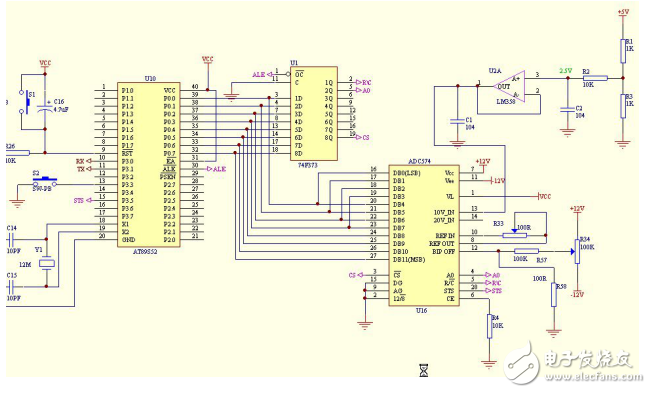

AD574全12位轉換原理圖:
轉換函數：
//*********************************************/
/* AD574全12位轉換讀數據函數 */
//參考電壓為芯片內部輸出的10電壓 */
//讀寫操作： */
//啟動 A0=0，CS=0;RC=0; */
//讀低四位 CS=0;A0=1;RC=1; */
//讀高四位 CS=0;A0=0;RC=1; */
/**********************************************/
#include “absacc.h”
#include “at89x51.h”
#define uint unsigned int
#define uchar unsigned char
#define ADCOM XBYTE［0xff7c］ //啟動 A0=0，CS=0;RC=0;
#define ADLO XBYTE［0xff7f］ //讀低四位 CS=0;A0=1;RC=1;
#define ADHI XBYTE［0xff7d］ //讀高四位 CS=0;A0=0;RC=1;
uchar code dis1［］ = { 0x28， 0x7E， 0xA2， //數碼管顯示代碼
0x62， 0x74， 0x61， 0x21， 0x7A， 0x20， 0x60，0xff};
