紅外通信技術是一種點對點的數據傳輸協議，是傳統的設備之間連接線纜的替代，是目前國際上普遍采用的一種近程無線傳輸技術，我國電子產品興起比較晚，紅外線通信技術的運用還處在起步階段，由于這種通信方式具有可靠性高、保密性好、設計成本低、連接方便、簡單易用和結構緊湊的特點，在電子產品中具有廣闊的發展?jié)摿ΑｋS著技術的發展，紅外線遙控的數目也增多了，使用起來卻很麻煩，為此，我們產生了利用單片機模擬遙控器的想法，以實現一個遙控器控制不同類型的多個電器的目的。本論文介紹了一種用紅外遙控器作控制器的單片機控制系統，并具體說明了其軟件的實現方法。

　　遙控器工作原理

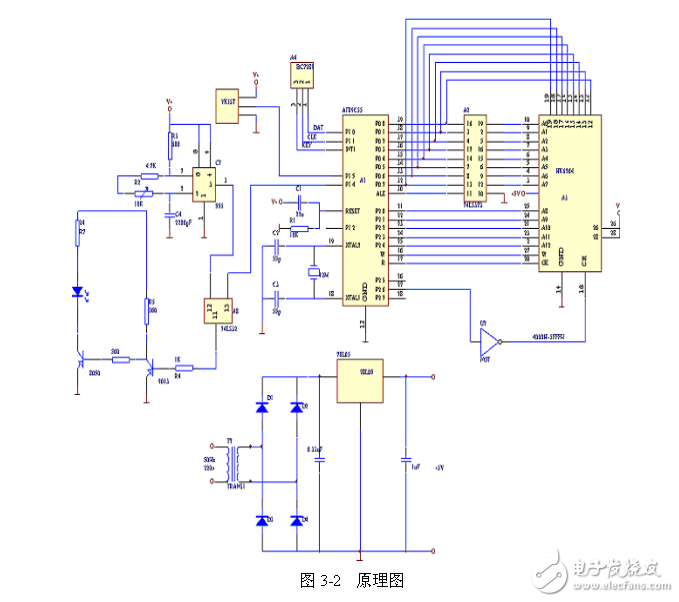

　　整體的實現共有兩大部分接收部分和發射部分，實現以下功能：

　　1. 接收電路為接收頭與單片機的一個I/O口相連，通過不斷讀取它的數值，在單片機內部用計數器記錄高、低電平的時間，從而完整地記錄由遙控器發出的脈沖信號，并將其處理后存儲于HK6264，這部分又叫做學習過程。

　　2. 發射部分用鍵盤掃描電路BC7281，使其控制AT89C55讀取存儲器HK6264的數據，再通過單片機的一個I/O口與一片555組成一個受單片機控制的振蕩器，以38KHz～40KHz的振蕩頻率，進行不同編碼的發射。

　　3. 在學習過程中，既要判斷下降沿，又要判斷上升沿，而外部中斷要求是下降沿或低電平。所以使用一個反相器和一個外部中斷來判斷上升沿下降沿。

　　4. 發送紅外信號時除了顯示外不會有其他程序運行，故可以用P1.3產生38K或40K脈沖。

　　5. 因?yàn)?8K或40K脈沖是經CX20106A接收，積分后的輸入信號，實際最小周期是0.25毫秒，對AT89C55時鐘要求不是很高。如果使用12M晶體，最小分辨率是1微秒，脈沖周期的1/250，可以滿足要求。

　　6. 編碼的存儲：已經知道的編碼存入AT89C55的EEROM，新學習的編碼存入HK6264存儲器。面板有40個鍵，如果按每一個鍵34個字節，需要1360個字節。
