1綜述

1.1背景

鎖是一種通過單片機來控制機械開關的閉合，完成開鎖、閉鎖任務的電子產品。它的種類很多，有簡易的電路產品，也有基于芯片的性價比較高的產品。現在應用較廣的電子密碼鎖是以芯片為核心，通過編程來實現的。而傳統的機械鎖由于其構造的簡單，被撬的事件屢見不鮮，且人們常需攜帶多把鑰匙， 使用極不方便， 一旦鑰匙丟失安全性即大打折扣。隨著科學技術的不斷發展，人們對日常生活中的安全保險器件和個人隱私的要求越來越高。為滿足人們對鎖的使用要求，增加其安全性，用密碼代替鑰匙的密碼鎖應運而生。密碼鎖因具有安全性高、成本低、功耗低、易操作等優點，受到了廣大用戶的青睞。

1.2發展趨勢

電子密碼鎖具有以下幾個特點：

1、 保密性遠大于彈子鎖，隨機開鎖的成功率幾乎為零。

2、 密碼可變。用戶可以自由更改密碼，防止密碼被盜。

3、 誤碼輸入保護。當多次輸入錯誤密碼時，報警系統會自行啟動。

4、 電子密碼鎖操作簡單，能被廣泛普及應用。

綜上特點，電子密碼鎖已被使用于各個領域，尤其在國民建設和軍事領域具有突出貢獻。電子密碼鎖為用戶提供的安全無憂的服務，為其市場前景鋪平了道路。

2方案比較

方案一：采用數字電路控制。用以74LS112雙JK觸發器構成的數字邏輯電路作為密碼鎖的核心控制，共設了12個用戶輸入鍵，其中只有10個是有效的密碼按鍵，一個確定鍵和一個清除鍵；如果用戶輸入密碼的次數超過指定次數（若用戶覺得不便，還可以修改）電路將在10秒后發出報警聲，電路將鎖定鍵盤，防止他人繼續非法操作。采用數字電路的方案好處是設計簡單，但是控制的準確性和靈活性差， 故不采用。

方案二：采用一種是用以STC89C52為核心的單片機控制方案。利用單片機靈活的編程設計和豐富的IO端口，及其控制的準確性。外接一個RT1602C液晶顯示器用于顯示，外接蜂鳴器用于做輸錯密碼的報警，發光二極管用于提示密碼輸入正確。

方案二靈活多變，靈活性好，還具有拓展功能，因此我們選擇方案二。

3設計思路

此電路控制部分以AT89C52單片機為核心器件，結合5×4按鍵電路做密碼輸入，RT1602C做顯示，蜂鳴器報警與二極管發光核實密碼。該系統能實現以下功能：

⑴ 字母與數字的混合輸入。

⑵密碼通過鍵盤輸入，當密碼輸入正確時，鎖將打開，蜂鳴器長鳴一聲，LED燈亮。

⑶當密碼輸入錯誤時，蜂鳴器將長鳴三聲，LED燈不亮。

⑷用戶可以自由修改密碼。

該系統功能實用，具有一定的使用價值。

4系統框架及原理圖

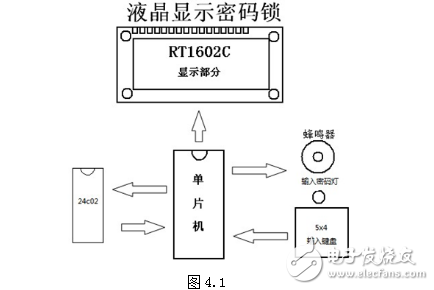

4.1系統總體框架圖
