有關PCF8591的AD轉換程序

　　PCF8591 是一種具有 I2C 總線接口的 8 位 A/D D/A 轉換芯片，在與 CPU的信息傳輸過程中僅靠時鐘線 SCL 和數據線 SDA 就可以實現。 I2C 總線是Philips （飛利浦）公司推出的串行總線，它與傳統的通信方式相比具有讀寫方便，結構簡單 ，可維護性好， 易實現系統擴展， 易實現模塊化標準化設計， 可靠性高等優點

　　芯片介紹

　　2.1內部結構及引腳功能描述

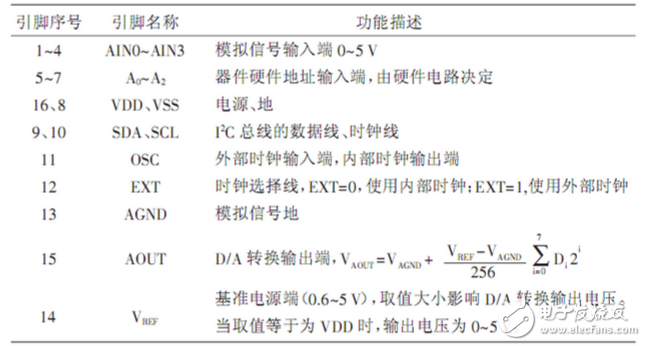

　　PCF8591 為單一電源供電（2.5 6 V）典型值為 5 V，CMOS 工藝 PCF8591 有 4 路 8 位 A/D 輸入，屬逐次比較型，內含采樣保持電路； 1 路 8 位 D/A 輸出，內含有 DAC的數據寄存器 A/D D/A 的最大轉換速率約為 11 kHz，但是轉換的基準電源需由外部提供 PCF8591 的引腳功能如圖1所示

　　PCF8591的A/D 轉換

　　PCF8591的A/D 轉換為逐次比較型，在 A/D轉換周期中借用 DAC及高增益比較器 對 PCF8591進行寫讀操作（R/W）后便立即啟動 A/D轉換，并讀出A/D 轉換結果 在每個應答信號的后沿觸發轉換周期，采樣模擬電壓并讀出前一次轉換后的結果。

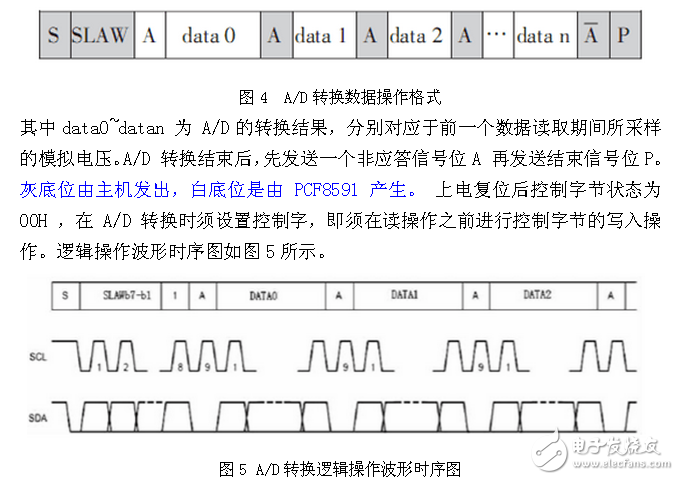

　　A/D轉換中，一旦 A/D采樣周期被觸發，所選擇通道的采樣電壓便保存在采樣，保持電路中，并轉換成8 位二進制碼（00四路單端輸入）或二進制補碼（01三鹿差分輸入）存放在ADC數據寄存器中等待器件讀出。如果控制字節中自動增量選擇位置 1，則一次A/D 轉換完畢后自動選擇下一通道。讀周期中讀出的第一個字節為前一個周期的轉換結果 。上電復位后讀出的第一字節為80H。 PCF8591的A/D 轉換亦使用的是I2C 總線的讀方式操作完成的 。其數據操作格式如圖 4所示。
