基于單片機萬年歷-的設計畢業論文

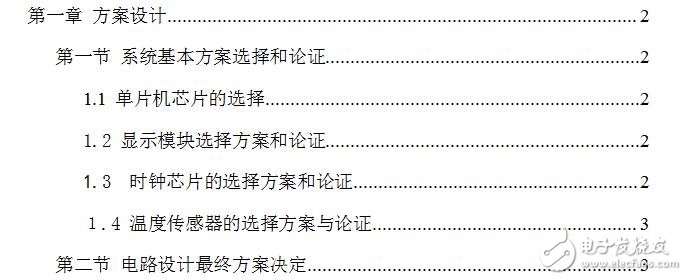

　　方案設計

　　本設計采用AT89S51芯片作為硬件核心，該芯片采用Flash ROM，內部具有4KB ROM存儲空間，相對于本設計而言程序空間完全夠用。能于3V的超低壓工作，而且與MCS-51系列單片機完全兼容，而且運用于電路設計中時具備ISP在線編程技術，當在對電路進行調試時，由于程序的錯誤修改或?qū)Τ绦虻男略龉δ苄枰獰氤绦驎r，避免芯片的多次拔插對芯片造成的損壞。

　　直接采用單片機定時計數器提供秒信號，使用程序?qū)崿F(xiàn)年、月、日、星期、時、分、秒計數。采用此種方案雖然可以減少時鐘芯片的使用，節約成本，但是，實現的時間誤差較大。所以不采用此方案。

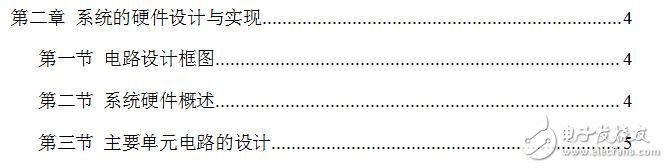

　　系統的硬件設計與實現

　　本電路是由AT89S51單片機作為控制核心，能在3V超低壓工作，AT89S51是一個低功耗，高性能CMOS 8位單片機，片內含4kBytes ISP（In-system programmable）的可反復擦寫1000次的Flash只讀程序存儲器，器件采用ATMEL公司的高密度、非易失性存儲技術制造，兼容標準MCS-51指令系統及80C51引腳結構，芯片內集成了通用8位中央處理器和ISP Flash存儲單元，功能強大的微型計算機的AT89S51可為許多嵌入式控制應用系統提供高性價比的解決方案；時鐘電路由DS1302提供，它是一種高性能、低功耗、帶RAM的實時時鐘電路，它可以對年、月、日、周、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.5V～5.5V。采用三線接口與CPU進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號或RAM數據。DS1302內部有一個31*8的用于臨時性存放數據的RAM寄存器?？僧a(chǎn)生年、月、日、周、時、分、秒，具有使用壽命長，精度高和低功耗等特點，同時具有掉電自動保存功能；溫度的采集由DS18B20完成，它具有獨特的單線接口方式，DS18B20在與微處理器連接時僅需要一條口線即可實現微處理器與DS18B20的雙向通訊，測溫范圍 －55℃～＋125℃，固有測溫分辨率0.5℃，支持多點組網功能，多個DS18B20可以并聯在唯一的三線上，最多只能并聯8個，如果數量過多，會使供電電源電壓過低，從而造成信號傳輸?shù)牟环€(wěn)定，實現多點測溫，工作電源：3～5V/DC，在使用中不需要任何外圍元件；顯示部份由LCD1602液晶顯示器完成，該顯示器為工業字符型液晶，能夠同時顯示16x02即32個字符（16列2行）。

?
