光敏電阻檢測光照亮度

　　摘要：本題設計一個光照強度自動檢測、顯示、報警系統，實現對外界三種不同條件下光強的分檔指示和報警（弱、適宜、強）。使用光敏電阻光照強度的測量并進行顯示，采取單片機對光敏電阻輸出變化進行處理轉換成數字量再使用數碼管進行顯示。在單片機上加外圍器件三個LED，通過采樣到的光照射強度選擇，在數碼管上顯示電壓的大小。本設計具有有線路簡單、結構緊湊、價格低廉、性能優越等特點

　　1 系統概述

　　1.1設計要求

　　設計一個光照強度自動檢測、顯示、（報警）系統，實現對外界三種不同條件下光強的分檔指示和報警（弱、適宜、強）。通過采樣到的光照射強度選擇，在數碼管上顯示電壓的大小。

　　（1）自己設計至少三種以上不同光照條件，測定不同光照條件下光電傳感器的輸出；

　?。?）傳感器測量電路采用集成運算放大器構成的比較器完成，完成至少三種以上不同光照條件下顯示報警系統方案的論證和設計；

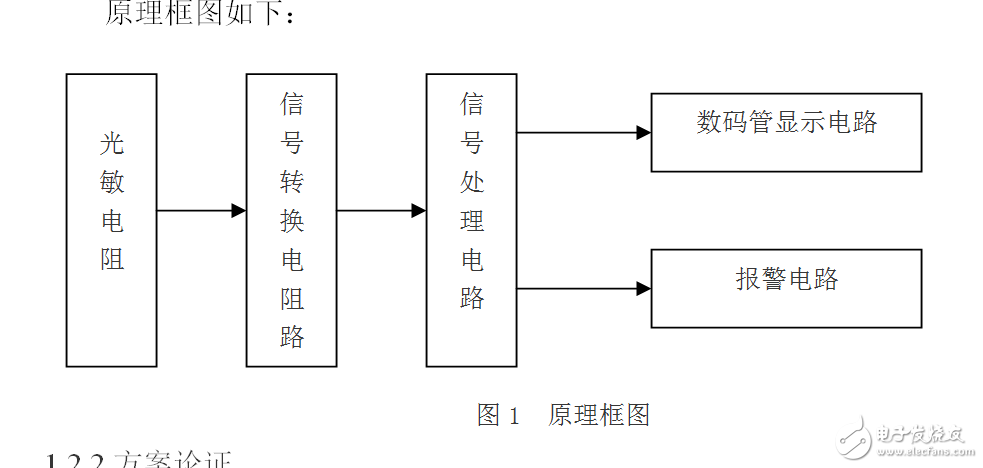

　　（3）完成自然光光照強度自動檢測顯示報警系統電路方框圖、電路原理圖的設計；

　?。?）完成自然光光照強度自動檢測顯示報警系統中核心芯片的選型、系統中各個參數的計算（備注：1.含各種元件參數的計算過程或依據2.選定最接近計算結果的元件規格）；

　　（5）設計結束后，進行仿真調試。

　?。?）不斷檢測設計和實踐的相差情況

　　（7）仿真調試方案

　?。?）給出系統整機電路圖。

　?。?）完成課程設計報告
