貪吃蛇的軟硬件開發流程

1. 基礎課程模塊設計

1.1加法電路的設計

1.1.1介紹

放大電路（amplification circuit）能夠?qū)⒁粋€微弱的交流小信號（疊加在直流工作點上），通過一個裝置（核心為三極管、場效應管），得到一個波形相似（不失真），但幅值卻大很多的交流大信號的輸出。實際的放大電路通常是由信號源、晶體三極管構成的放大器及負載組成。增加電信號幅度或功率的電子電路。應用放大電路實現放大的裝置稱為放大器。它的核心是電子有源器件，如電子管、晶體管等。為了實現放大，必須給放大器提供能量。常用的能源是直流電源，但有的放大器也利用高頻電源作為泵浦源。放大作用的實質是把電源的能量轉移給輸出信號。輸入信號的作用是控制這種轉移，使放大器輸出信號的變化重復或反映輸入信號的變化。現代電子系統中，電信號的產生、發送、接收、變換和處理，幾乎都以放大電路為基礎。20世紀初，真空三極管的發明和電信號放大的實現，標志著電子學發展到一個新的階段。20世紀40年代末晶體管的問世，特別是60年代集成電路的問世，加速了電子放大器以至電子系統小型化和微型化的進程。

1.1.2相關芯片介紹

LM358是雙運算放大器。內部包括有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運算放大器的場合。

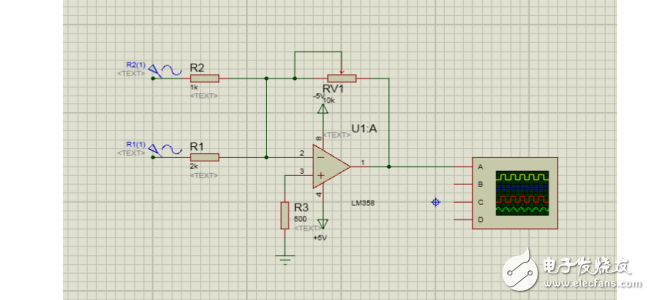

1.1.3電路圖
