濾波電路的作用實質上是“選頻”，在無線電通信以及自動測量和控制系統中，常常被用于數據傳送及抑制干擾等，最常用的是有源濾波器，把 RC 元件與集成運放結合起來，即可組成有源濾波器，其濾波特性的優劣取決于元器件的參數精度，設計和調試也比較麻煩。 MAX262 是 CMOS 雙二階通用開關電容有源濾波器，一個芯片內包含兩個二階濾波器，其濾波函數由內部微處理器精確控制，不需外部元件，在程序控制下就可設置濾波器的中心頻率 f0，品質因數 Q 和濾波器的工作方式。通過設置 MAX262 的編程輸入代碼就可改變濾波器的中心或截止頻率和 Q 值，所以文中通過單片機控制編程代碼的輸入，通過外接的鍵盤可以很方便地設置濾波器的工作方式；調節程控放大器的放大增益；設置濾波器的中心或截止頻率及 Q 值。

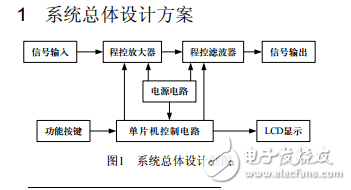

圖 1 為系統總體設計框圖。其中電源電路通過三端集成穩壓器得到 ±5V 的直流電壓，以便向其它各部分電路供電；程控放大器主要由集成運放 741 和 DAC0808 組成，通過單片機控制電路控制 DAC0808 的數字量輸入來改變其放大倍數；程控濾波器主要由 MAX262 組成，通過外接的鍵盤，由單片機控制設置濾波器的工作方式、中心或截止頻率及品質因數，最后通過 LCD 顯示濾波器的中心頻率和放大增益。
