由于開關電源中控制電路比較復雜，晶體管和集成器件耐受電、熱沖擊的能力較差，為了使開關電源能在惡劣環境及突發故障狀況下避開因超規格條件引起的故障， 提出了可靠實用的保護電路，并分別對電路的工作原理進行了詳盡介紹和分析；設計者可以根據自身電源選擇保護形式，確保開關電源和負載在異常條件下不被損壞。

　　開關電源的原理和組成

　　PWM 開關電源讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏 - 安乘積是很小的（在導通時，電壓低，電流大；關斷時，電壓高，電流小）/ 功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。開關電源伯特圖脈沖的占空比由開關電源的控制器來調節［1，2］。一旦輸入電壓被轉換成交流方波，其幅值就可以通過變壓器來升高或降低。通過增加變壓器的二次繞組數就可以增加輸出的電壓值，最后這些交流波形經過整流濾波后就得到直流輸出電壓。

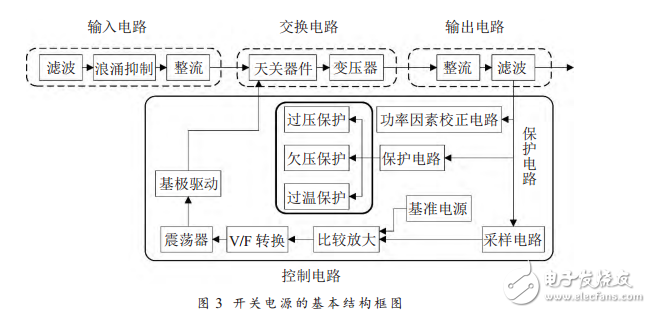

　　一般的開關電源大致由輸入電路、變換器、控制電路、輸出電路四個主體組成，如圖 3 所示。為了保護開關電源自身和負載的安全， 根據直流開關電源的原理和特點， 在電氣技術指標滿足正常使用要求的條件下，為使電源在惡劣環境及突發故障情況下安全可靠地工作，本文設計了多種開關電源的保護電路，比如過壓、欠壓、過熱、過流等保護電路。同時，在同一開關電源電路中，設計多種保護電路的相互關聯和不被相互干擾也要引起足夠的重視。
