發視頻資料介紹
電機驅動模塊

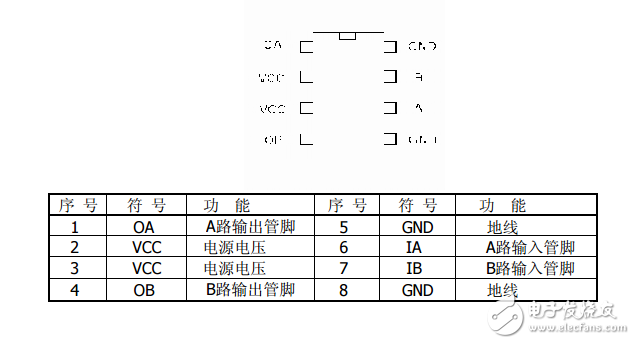

描述： L9110是為控制和驅動電機設計的兩通道推挽式功率放大專用集成電路器件，將分立電 路 集 成 在 單 片IC之 中 ， 使 外 圍 器 件 成 本 降 低 ， 整 機 可 靠 性 提 高 。 該 芯 片有 兩 個 TTL/CMOS 兼容電平的輸入，具有良好的抗干擾性；兩個輸出端能直接驅動電機的正反向運動及剎車，它具有較大的電流驅動能力，每通道能通過750～800mA的持續電流，峰值電流能力可達1.5～2.0A；同時它具有較低的輸出飽和壓降；內置的鉗位二極管能釋放感性負載的反向沖擊電流，使它在驅動 繼電器、直 流電 機、步進電機或 開關功率管的使用上安全可靠。L9110被廣泛應用于保險柜、玩具汽車的電機驅動、步進電機驅動和開關功率管等電路上。引出端排列：引出端排列按下圖的規定。引出端排列為俯視圖。
