介紹一些常用電路 值得用

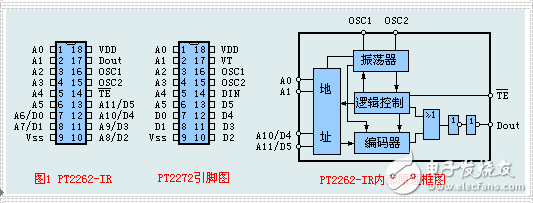

PT2262/2272是一對帶地址、數據編碼功能的紅外遙控發射/接收芯片。其中發射芯片PT2262-IR將載波振蕩器、編碼器和發射單元集成于一身，使發射電路變得非常簡潔。
接收芯片PT2272的數據輸出位根據其后綴不同而不同，數據輸出具有“暫存”和“鎖存”兩種方式，方便用戶使用。后綴為“M”為“暫存型”，后綴為“L”為“鎖存型”，其數據輸出又分為0、2、4、6不同的輸出，例如：PT2272-M4則表示數據輸出為4位的暫存型紅外遙控接收芯片。
AGC電路常用于RF/IF電路系統中，AGC電路的優劣直接影響著系統的性能。因此設計了AD603和AD590構成的3~75dBAGC電路，并用于低壓載波擴頻通信系統中的數據集中器。
在很多信號采集系統中，信號變化的幅度都比較大，那么放大以后的信號幅值有可能超過A/D轉換的量程，所以必須根據信號的變化相應調整放大器的增益。在自動化程度要求較高的系統中，希望能夠在程序中用軟件控制放大器的增益，或者放大器本身能自動將增益調整到適當的范圍。AD603正是這樣一種具有程控增益調整功能的芯片。它是美國ADI公司的專利產品，是一個低噪、90MHz帶寬增益可調的集成運放，如增益用分貝表示，則增益與控制電壓成線性關系，壓擺率為275V/μs。管腳間的連接方式決定了可編程的增益范圍，增益在-11～+30dB時的帶寬為90Mhz，增益在+9～+41dB時具有9MHz帶寬，改變管腳間的連接電阻，可使增益處在上述范圍內。該集成電路可應用于射頻自動增益放大器、視頻增益控制、A/D轉換量程擴展和信號測量系統。
