144引腳K60的IO端口資源列表，有關飛卡
1. 硬件最小系統引腳 K60N512VM100 芯片電源類引腳，BGA 封裝 22 個，LQFP 封裝 27 個，其中 BGA 封裝的芯片有五個引腳未使用（A10、B10、C10、M5 和 L5）。芯片使用多組電源引腳分別為內部電壓調節器、I/O 引腳驅動、A/D 轉換電路等電路供電，內部電壓調節器為內核和振蕩器等供電。為了電源穩定，MCU 內部包含多組電源電路，同時給出多處電源引出腳，便于外接濾波電容。為了電源平衡，MCU 提供了內部相連的地的多處引出腳，供電路設計使用。

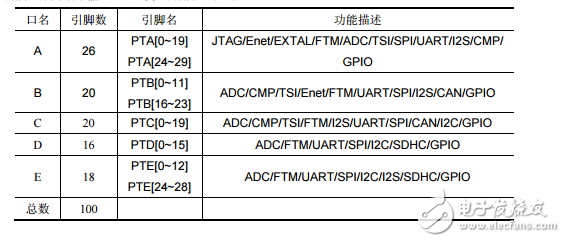

復位引腳RESET 是一個專用引腳，內部含有上拉電阻。空閑狀態為高電平，低電平迫使芯片復位。在寫入器電路中，該引腳被連接到標準的 10 芯 JTAG 接口，以便寫入器可以使 MCU 復位。 2．I/O端口資源類引腳除去需要服務的引腳外，其它引腳可以為實際系統提供 I/O 服務。芯片提供服務的引腳也可稱為 I/O 端口資源類引腳。MK60N512VMD100（144 引腳 BGA 和 LQFP 封裝）100 個 I/O 引腳名、引腳號及功能描述。許多引腳具有復用功能。這些引腳在復位后，立即被配置為高阻狀態，且為通用輸入引腳，沒有內部上拉電阻。需要注意的是，為了避免來自浮空輸入引腳額外的漏電流，應用程序中的復位初始化例程需盡快使能上拉或下拉，也可改變不常用引腳的方向為輸出，以使該引腳不再浮空。
