錳銅分流器、電阻分壓電路和ADE7912/ADE7913器件之間
有接口電路，詳見“ADE7912/ADE7913與錳銅分流器和電
阻分壓電路的連接”部分。
零線決定微控制器（GND_MCU）的地以管理ADE7912/
ADE7913器件。這個地與ADE7912/ADE7913的原邊地相
同。微控制器用一個串行端口接口（SPI）與ADE7912/ADE7913
地在零線上的ADE7912/ADE7913提供電源電壓。

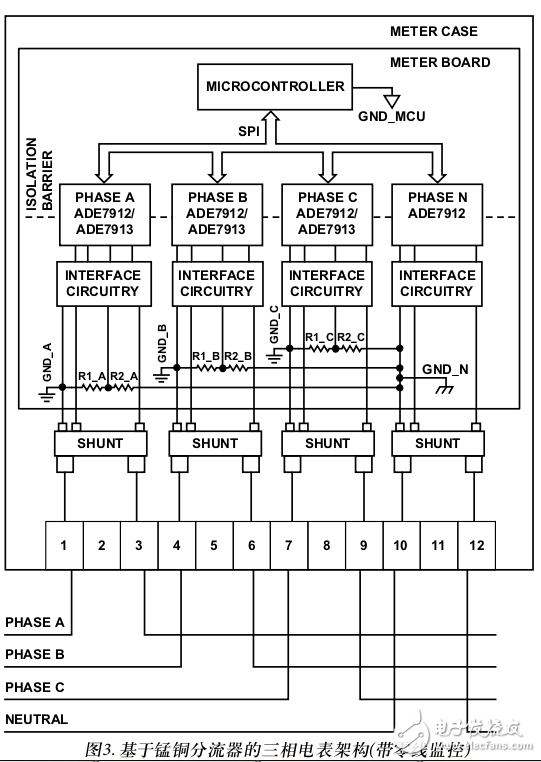

圖2中所示電表不監控零線電流。圖3展示的直連式三相電
表會監控零線電流。唯一區別在于，圖3中有一個額外的
ADE7912（N相），它只負責用錳銅分流器檢測零線電流。該
芯片的電壓通道未使用。
微控制器和ADE7912/ADE7913的原邊有一個來自零線的隔
離地。這意味著，電表電源必須向微控制器和與零線相隔
離的ADE7912/ADE7913提供電源電壓。
