非常適合初學者，既能鞏固自己所學的51知識，而且還能參加一些校級的比賽。 雖然我只拿了個三等獎哈哈。 省級就算了，呵呵。
元件：我們采用了一個電機，一個L298N電機驅動模塊，一個HC-SR501人體紅外釋熱電傳感器和一個DS18B20溫度傳感器及一個四位串口595驅動的數碼管模塊。
工作原理：
一旦傳感器檢測到有人經過，out引腳持續輸入高電平，高電平輸入的時間可以通過傳感器模塊上的旋鈕進行調節，檢測的靈敏度也可以通過旋鈕進行調節，我們的作品調節的高電平輸入時間為3分鐘左右（當人走開的時候，風扇持續轉動3分鐘）
當信號傳給單片機時，單片機通過控制電機驅動模塊來控制電機的轉動。

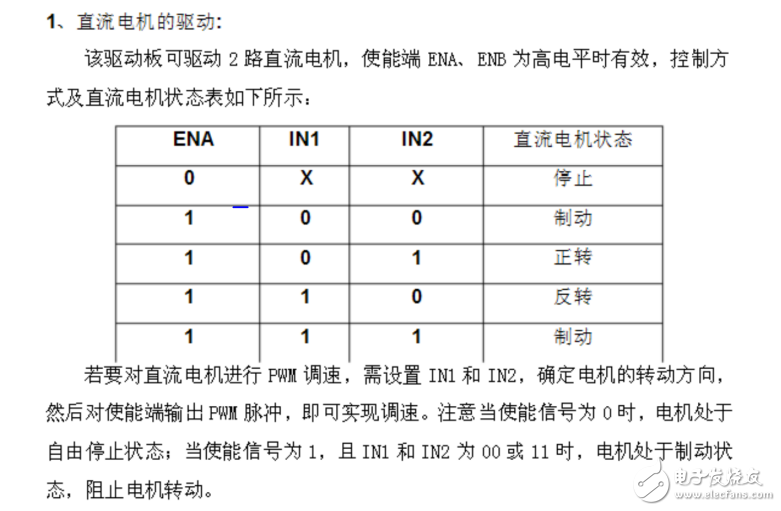

我們的作品是讓ENA=1，IN1=0，IN2=1，即讓電機實現正轉。
我們的核心功能是當溫度傳感器傳回來不同的溫度數值時，通過PWM進行調速，溫度越高，轉速越快，溫度越低轉速越慢。
