AVR學習

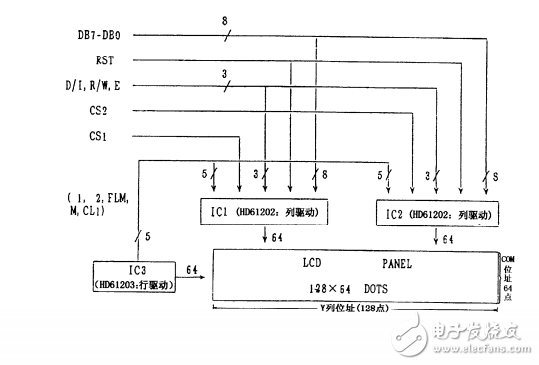

點陣圖形液晶模塊是一種用于顯示各類圖像、符號、漢字的顯示模塊，其顯示屏的點陣像素連續排列，行和列在排布中沒有間隔，因此可以顯示連續、完整的圖形。當然它也能顯示字母、數字等字符。點陣圖形液晶模塊依控制芯片的不同，其功能及控制方法與點陣字符液晶模塊相比略有不同。點陣圖形液晶模塊的控制芯片生產廠商較多，以下為典型的幾種。 HD61202：日立公司產品 T6963C：東芝公司產品 HD61830（B）：日立公司產品 SED1330（E-1330）：精工公司產品 MSM6255：沖電氣公司產品介紹點陣圖形液晶模塊，實際上就是介紹它的控制芯片。這里以市場上常見的 128x64 點陣圖形液晶模塊為例來做介紹，該液晶模塊采用日立的 HD61202 和 HD61203 芯片組成。 128x64 點陣圖形液晶模塊，表示橫向有 128 點，縱向有 64 點，如果以漢字 16x16 點而言，每行可顯示8個中文字，4行共計32個中文字。用HD61202和HD61203芯片組成的128x64 點陣圖形液晶模塊方框示意圖見圖 15-1 所示。點陣圖形液晶 128X64 是 STN 點矩陣 LCD 模組，由列驅動器 HD61202、行驅動器 HD61203 組成，可以直接與 8 位單片機相接。128x64 點陣圖形液晶模塊里有兩個 HD61202，每個有 512 字節（4096 位）供 RAM 顯示。RAM 顯示存儲器單元的每位數據與 LCD 每點的像素狀態 1/0 完全一致（1=亮，0=滅）。
