本文介紹了一種正弦波輸出的逆變電源的設計。設計中采用了 DC／DC 和 DC／AC 兩級變換，高頻變壓器隔離，單片機控制。實驗結果表明性能可靠。

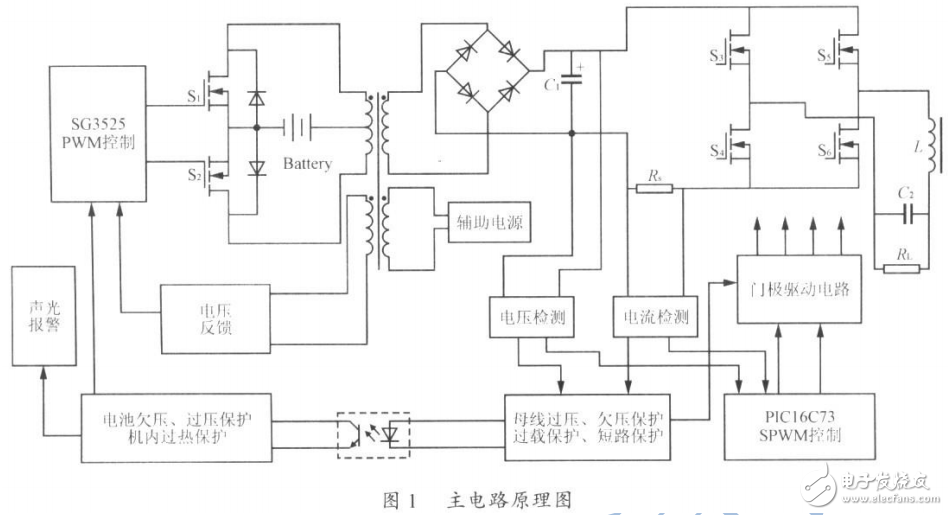

低壓小功率逆變電源已經被廣泛應用于工業和民用領域。特別是新能源的開發利用，例如太陽能電池的普遍使用，需要一個逆變系統將太陽能電池輸出的直流電壓變換為 220V、50Hz 交流電壓，以便于使用。本文給出了一種用單片機控制的正弦波輸出逆變電源的設計，它以 12V 直流電源作為輸入，輸出 220V、50Hz、0~150W 的正弦波交流電，以滿足大部分常規小電器的供電需求。該電源采用推挽升壓和全橋逆變兩級變換，前后級之間完全隔離。在控制電路上，前級推挽升壓電路采用 SG3525 芯片控制，采樣變壓器繞組電壓做閉環反饋；逆變部分采用單片機數字化 SPWM 控制方式，采樣直流母線電壓做電壓前饋控制，同時采樣電流做反饋控制；在保護上，具有輸入過、欠壓保護，輸出過載、短路保護，過熱保護等多重保護功能電路，增強了該電源的可靠性和安全性。
