發視頻資料介紹
時間顯示模塊電路可以用3個CD4518作為核心芯片，進行級聯，再輔以若干邏輯門，完成進位、置零等功能，CD4518是雙十進制計數器，有兩個時鐘輸入端，正好可以滿足進位和校時的功能，而不會產生干擾，且有一個置零功能，可以組成六十進制和二十四進制的計數器。
整點報時模塊電路用的是555芯片和一塊CD4068芯片組成的電路，555芯片可以接成多諧振蕩器，提供交變信號使蜂鳴器發出聲音，而整點報時的控制可以用CD4068實現，CD4068是8輸入與/與非門，
可以在整點之前輸出脈沖信號，經過由555芯片組成的多諧振蕩器，為其提供一個信號，這樣由多諧振蕩器輸出端可以使蜂鳴器發出“嘀、嘀、嘀”的響聲。
秒信號發生器可以用實驗箱上的秒脈沖信號代替。
考慮到開關抖動現象，校時模塊電路實驗實驗箱上的按鍵開關，每輸出一個脈沖信號可以改變分個位和十個位，同時考慮到干擾問題，進位接線和校時接線接在不同的時鐘輸入端。

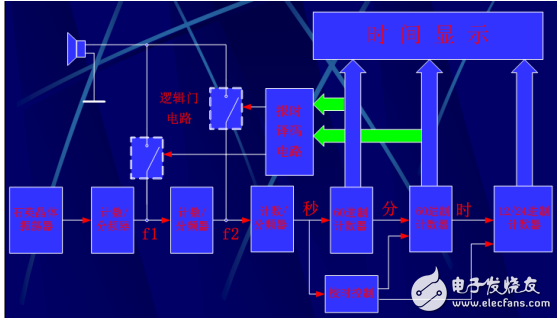

系統框圖
