總體方案的設計

　　該手持 GPS 設備硬件主要由 GPS 信號接收部分（SERF GS1100 GPS 信號接收模塊）、控制芯片（AT89S51 單片機）、顯示部分（1602LCM 液晶顯示模塊）、電平轉換電路（MAX232）構成。

　　GPS 接收模塊將收到的 GPS 衛星導航電文調制解碼，轉換為標準格式后送到電平轉換電路再由 MAX232 芯片進行 RS-232——TTL 的電平轉換，再送給單片機串口接收，當單片機收到 GPS 發送過來的導航電文后，經過片內程序的識別篩選，將篩選出來的導航電文送到顯示模塊，并且最后通過液晶顯示器按照要求的編排格式所顯示。

　　GPS 全球定位系統

　　全球定位系統（GPS）是本世紀70 年代由美國陸海空三軍聯合研制的新一代空間衛星導航定位系統。其主要目的是為陸、海、空三大領域提供實時、全天候和全球性的導航服務，并用于情報收集、核爆監測和應急通訊等一些軍事目的，是美國獨霸全球戰略的重要組成。經過 20 余年的研究實驗，耗資 300 億美元，到 1994 年 3 月，全球覆蓋率高達 98%的 24 顆 GPS 衛星星座己布設完成。

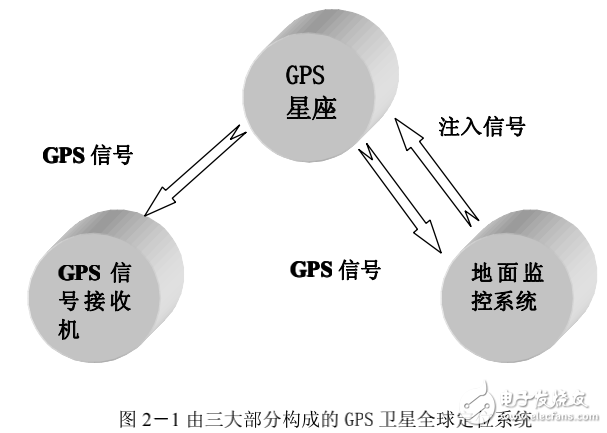

　　全球定位系統由三部分構成：（1）地面控制部分，由主控站（負責管理、協調整個地面控制系統的工作）、地面天線（在主控站的控制下，向衛星注入尋電文）、監測站（數據自動收集中心）和通訊輔助系統（數據傳輸）組成；（2）空間部分，由 24 顆衛星組成，分布在 6 個道平面上；（3）用戶裝置部分， 主要由 GPS 接收機和衛星天線組成。其系統的結構框圖如圖 2－1 所示。
