本文分析了分立式漏電斷路器漏電流處理模塊的工作原理及其在買際廄用中的不足，提出了一種基于單片機實時采樣處理的漏電流處理方法。給出了該方法的硬件原理圖及軟件流程圖。試驗表明，該方法穩定可靠、精度高，并為現場總線化的漏電斷路器設計提供了參考。

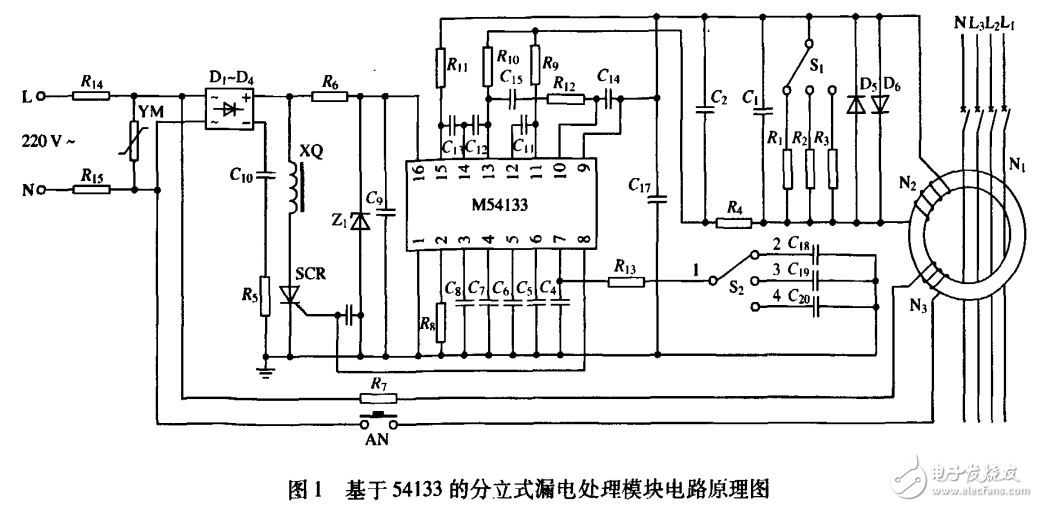

現有的漏電斷路器漏電處理模塊電路原理圖如圖l所示。當線路有漏電流產生時，零序電流互感器（ZCT）次級端輸出的感應電流信號經電阻轉換及二極管限幅后作為54133的電壓輸入信號，實際應用中用戶通過撥動開關改變接人的轉化電阻阻值實現多種漏電規格的選擇。轉換后的電壓信號經芯片內部放大器放大后進人芯片漏電檢測電路，當漏電值未達到設定值時，閂鎖電路輸出低電平，晶閘管控制端輸出低電平，晶閘管截止，漏電脫扣器不動作；當漏電值達到設定值時，延時電路開始工作。延時電路利用芯片外圍配置的電容充、放電實現，當電容充電到一定值2．4 V時，閂鎖電路輸出高電平，晶閘管控制端輸出為800 mV，晶閘管導通，漏電脫扣器動作，在此過程中，若漏電值減小并低于設定值，則延時電容即時放電，這樣下一次漏電發生時，延時電容又可以從零開始充電，實現可鶯復的延時功能。零序電流互感器的二次側有兩組線圈，一組用于輸出檢測到的漏電信號，另一組則用于用戶漏電測試時漏電信號的模擬輸入。
