順應節能減排、環保的時代潮流，在不更換舊家用電器的基礎上，設計一款基于 51 單片機控制的智能排插，賦予傳統家電以遙控、定時開關、無待機功耗等功能，從而實現舊家電的節能減排和智能化目的。
智能排插基本工作原理

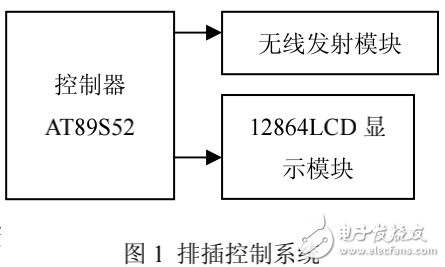

為方便用戶使用，本設計將系統分成兩部分：排插控制系統和排插遙控器系統（如圖 1、圖 2 所示），它們分別由一片 AT89S52 單片機控制。在排插控制系統中，單片機通過無線接收模塊接收遙控器的遙控命令、解碼并進行相關操作；單片機通過控制與排插插孔相連的繼電器來控制插孔的通斷電。
當然，插孔的通斷電也可以通過手動開關按鈕來操控。LED指示燈用于指示排插當前的工作狀況。在排插遙控系統中，無線發射模塊發送遙控指令，對排插進行定時開關或立即開關等遠程操作。本系統采用成都市飛宇達實業有限公司生產的液晶顯示模塊FYD12864-0402B，內置 ST7920 液晶控制器。該 LCD用來顯示遙控器人機交互界面。

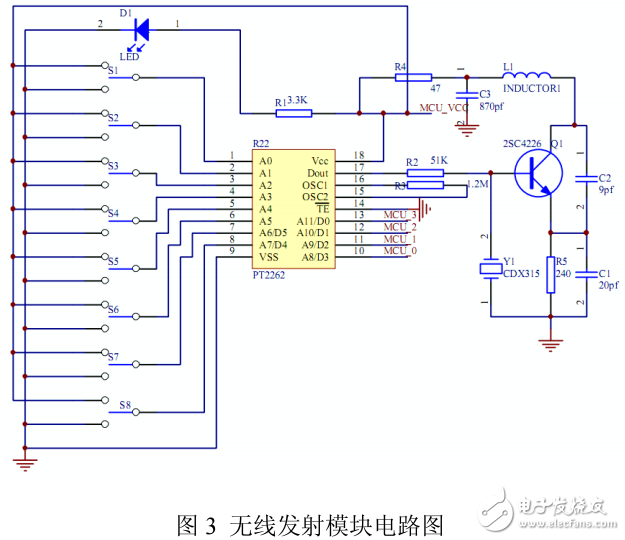

無線收發模塊與 51 單片機硬件接口在排插系統中，為了降低生產成本，我們選用Atmel 公司的單片機 AT89S52 為控制單元，采用PT2272 與 PT2262 配對編、解碼芯片構成無線通訊模塊。無線發射模塊和無線接收模塊電路圖如圖 3、圖4 所示。
