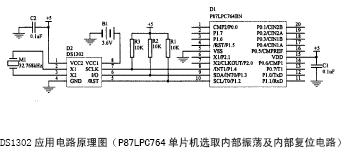

ds1302的應用電路和匯編源程序

DS1302 與微控制器的接口軟件及功能應用舉例
下面首先給出基本的接口軟件然后舉例說明各種功能的應用
1 寫保護寄存器操作
當寫保護寄存器的最高位為0 時允許數據寫入寄存器寫保護寄存器可以通過命令字節8E 8F 來
規定禁止寫入/讀出寫保護位不能在多字節傳送模式下寫入
Write_Enable:
MOV Command,#8Eh ;命令字節為8E
MOV ByteCnt,#1 ;單字節傳送模式
MOV R0,#XmtDat 數據地址覆給R0
MOV XmtDat,#00h 數據內容為0 寫入允許ACALL Send_Byte 調用寫入數據子程序
RET 返回調用本子程序處
當寫保護寄存器的最高位為1 時禁止數據寫入寄存器
Write_Disable:
MOV Command,#8Eh ;命令字節為8E
MOV ByteCnt,#1 ;單字節傳送模式
MOV R0,#XmtDat 數據地址覆給R0
MOV XmtDat,#80h 數據內容為80h 禁止寫入
ACALL Send_Byte 調用寫入數據子程序
RET 返回調用本子程序處
以上程序調用了基本數據發送(Send_Byte)模塊及一些內存單元定義, 其源程序清單在附錄中給出下面
的程序亦使用了這個模塊
2 時鐘停止位操作
當把秒寄存器的第7 位時鐘停止位設置為0 時起動時鐘開始
Osc_Enable:
MOV Command,#80h ; 命令字節為80
MOV ByteCnt,#1 ; 單字節傳送模式
MOV R0,#XmtDat 數據地址覆給R0
MOV XmtDat,#00h 數據內容為0 振蕩器工作允許
ACALL Send_Byte 調用寫入數據子程序
RET 返回調用本子程序處

當把秒寄存器的第7 位時鐘停止位設置為1 時時鐘振蕩器停止HT1380 進入低功耗方式
Osc_Disable:
MOV Command,#80h ;命令字節為80
MOV ByteCnt,#1 ;單字節傳送模式
MOV R0,#XmtDat 數據地址覆給R0
MOV XmtDat,#80h 數據內容為80h 振蕩器停止
ACALL Send_Byte 調用寫入數據子程序
RET 返回調用本子程序處
3. 多字節傳送方式
當命令字節為BE 或BF 時DS1302 工作在多字節傳送模式8 個時鐘/日歷寄存器從寄存器0 地址開
始連續讀寫從0 位開始的數據當命令字節為FE 或FF 時DS1302 工作在多字節RAM 傳送模式31 個
RAM 寄存器從0 地址開始連續讀寫從0 位開始的數據
例如寫入00 年6 月21 日星期三13 時59 分59 秒程序設置如下
Write_Multiplebyte:
MOV Command,#0BEh ;命令字節為BEh
MOV ByteCnt,#8 ;多字節寫入模式此模塊為8 個
MOV R0,#XmtDat 數據地址覆給R0
MOV XmtDat,#59h 秒單元內容為59h
