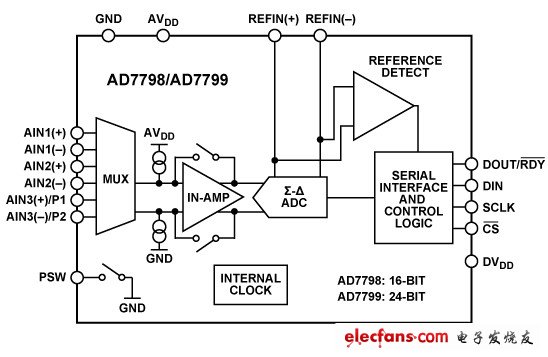

AD7798/AD7799均為適合高精度測量應用的低功耗、低噪聲、完整模擬前端，內置一個低噪聲16位/24位Σ-Δ型ADC，其中含有3個差分模擬輸入，還集成了片內低噪聲儀表放大器，因而可直接輸入小信號。當增益設置為64、更新速率為4.17 Hz時，AD7799的均方根（RMS）噪聲為27 nV，AD7798的均方根（RMS）噪聲為40 nV。
片內特性包括一個低端電源開關、基準電壓檢測、可編程數字輸出引腳、熔斷電流控制和一個內部時鐘振蕩器。輸出數據速率可通過軟件編程設置，可在4.17 Hz至470 Hz的范圍內變化。
AD7798/AD7799采用2.7 V至5.25 V電源供電，AD7798的典型功耗為300 μA，而AD7799的典型功耗為380 μA，兩款器件均采用16引腳TSSOP封裝。
AD7798/AD7799特點和優勢
均方根（RMS）噪聲：
27 nV（4.17 Hz、AD7799）
65 nV（16.7 Hz、AD7799）
40 nV（4.17 Hz、AD7798）
85 nV（16.7 Hz、AD7798）
功耗：380 μA（典型值）
省電模式：最大1 μA
低噪聲可編程增益儀表放大器
更新速率：4.17 Hz至470 Hz；3個差分輸入
內部時鐘振蕩器
50 Hz/60 Hz同時抑制
基準電壓檢測
低端電源開關
可編程數字輸出
熔斷電流控制
電源電壓：2.7 V至5.25 V
AD7798/AD7799應用于：
?電子秤
?壓力測量
?應變計傳感器
?氣體分析
?工業過程控制
?儀器儀表
?便攜式儀器儀表
?血液分析
?智能發射機
?液體/氣體色譜6位DVM
