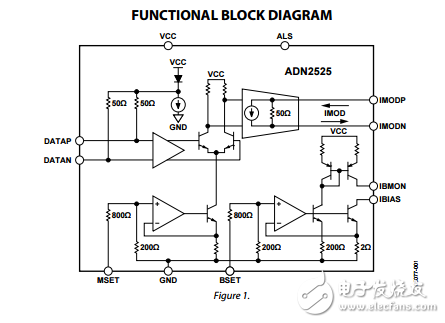

ADN2525是一款激光二極管驅動器，旨在對差分電阻為5 Ω至50 Ω的封裝激光二極管進行直接調制。利用有源后部端接技術，不僅與輸出傳輸線路匹配出色，同時還能降低輸出級的功耗。ADN2525的后部端接可吸收來自輸出傳輸線路TOSA端的信號反射，即使輸出傳輸線路TOSA端的端接明顯不妥，也能實現出色的光眼質量。激光二極管一般封裝在引腳數量較少的光學子模塊中，該器件的小尺寸封裝為這種緊湊的模塊提供了最佳解決方案。
調制和偏置電流可通過MSET和BSET控制引腳進行編程。用戶可以用控制電壓驅動這些引腳，從而靈活地實施各種平均功率和消光比控制方案，包括閉環控制和查找表。該器件具有自動激光關斷（ALS）特性，用戶可以用適當的邏輯電平驅動ALS引腳，以接通或斷開偏置與調制電流。。
這款產品采用節省空間的3 mm × 3 mm LFCSP封裝，額定溫度范圍為?40°C至+85°C。
