電子工程師在電路設計過程中，經常會碰到處理器MCU的I/O電平與模塊的I/O電平不相同的問題，為了保證兩者的正常通信，需要進行電平轉換。以下，我們將針對電平轉換電路做出詳細的分析。
對于多數MCU，其引腳基本上是CMOS結構，因此輸入電壓范圍是：高電平不低于0.7VCC，低電平不高于0.3VCC。
但在介紹電平轉換電路之前，我們需要先來了解以下幾點：
1.解決電平轉換問題，最根本的就是要解決電平的兼容問題，而電平兼容原則有兩條：①VOH》VIH ②VOL《VIL

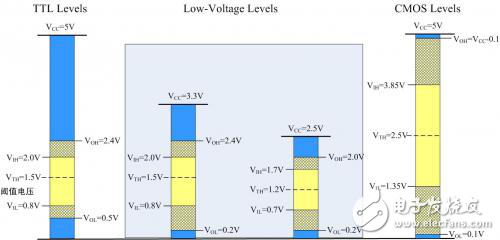

圖1 閾值電壓
2.對于多電源系統，某些器件不允許輸入電平超過電源電壓，針對有類似要求的器件，電路上應適當做些保護。
3.電平轉換電路會影響通信速度，所以使用時應當注意通信速率上的要求。
4.不同轉換方式的驅動能力有所不同，在選擇上應適當地加以考慮。
5.當需要轉換的路數較多時，轉換方式選擇不當將會導致元器件較多，或布線不方便。
下面通過致遠電子MiniARM核心板的實例來給大家分享常用的電平轉換電路方法。
1.電阻分壓法
電阻分壓法是最簡便的一種方法，該電路的工作方式是對邏輯電平高的進行分壓。以MiniARM核心板與GPRS模塊通信為例。MiniARM核心板IO電平為3.3V，而GPRS模塊的IO電平為2.8V，兩者之間通信時可以用圖2來實現電平匹配。

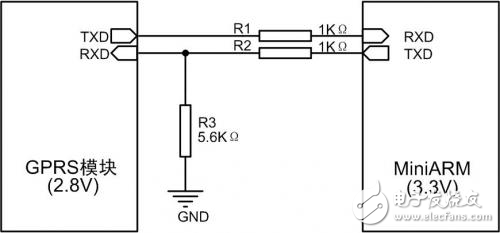

圖2 電阻分壓法
對于多數MCU，其引腳基本上是CMOS結構，因此輸入電壓范圍是：高電平不低于0.7VCC，低電平不高于0.3VCC。
但在介紹電平轉換電路之前，我們需要先來了解以下幾點：
1.解決電平轉換問題，最根本的就是要解決電平的兼容問題，而電平兼容原則有兩條：①VOH》VIH ②VOL《VIL
圖1 閾值電壓
2.對于多電源系統，某些器件不允許輸入電平超過電源電壓，針對有類似要求的器件，電路上應適當做些保護。
3.電平轉換電路會影響通信速度，所以使用時應當注意通信速率上的要求。
4.不同轉換方式的驅動能力有所不同，在選擇上應適當地加以考慮。
5.當需要轉換的路數較多時，轉換方式選擇不當將會導致元器件較多，或布線不方便。
下面通過致遠電子MiniARM核心板的實例來給大家分享常用的電平轉換電路方法。
1.電阻分壓法
電阻分壓法是最簡便的一種方法，該電路的工作方式是對邏輯電平高的進行分壓。以MiniARM核心板與GPRS模塊通信為例。MiniARM核心板IO電平為3.3V，而GPRS模塊的IO電平為2.8V，兩者之間通信時可以用圖2來實現電平匹配。
圖2 電阻分壓法
